　　減壓精餾塔是石化行業常見的分離裝置，以往的液位測量主要采用傳統的差壓變送器。但是由于存在高負壓、高溫等惡劣工況，給傳統的差壓變送器的液位測量帶來很大的困擾，此外，環境溫度變化也會影響測量結果。

　　VEGA推出的電子差壓液位計VEGABAR 80系列，其獨特的測量原理和優異的性能，有效克服了上述惡劣工況和環境條件的影響，實現了更為精準、可靠的測量。

減壓精餾塔 工藝和工況介紹

　　本案例介紹的減壓精餾塔原料為碳10芳烴類物質，由于其沸點很高，因此需要減壓精餾對之進行分離提純。液位測量點為減壓精餾塔塔釜，該塔釜的高度為1.6米，溫度為250℃，最高會達到300℃，負壓平時維持在-0.8bar，最低負壓會達到-0.94bar，接近真空。

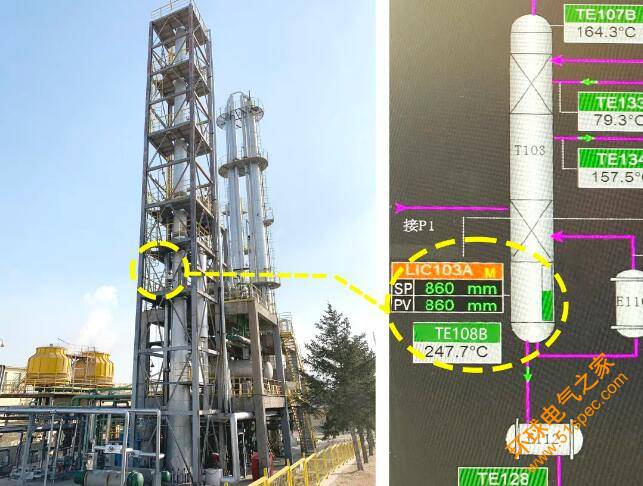

減壓精餾塔塔釜所在位置及工藝圖

傳統解決方案 VS VEGA解決方案

　　傳統解決方案
　　使用雙法蘭差壓變送器，但會造成以下問題：

　　01、高負壓造成隔離膜片鼓起
　　由于塔中負壓很低，接近于真空，因此會導致隔離膜片鼓起，內部產生氣相，對測量造成影響，嚴重時甚至隔離膜片會破裂，傳導液被抽走，儀表徹底無法工作。

　　02、測量受環境溫度的影響
　　雙法蘭差壓變送器所帶的毛細管需要保溫處理，以盡量避免環境溫度變化導致毛細管內傳導液的熱脹冷縮效應。但即使這樣，在冬天降溫時還是無法完全消除影響。

　　VEGA解決方案
　　針對該負壓高溫工況，VEGA采用最新推出的電子差壓液位計VEGABAR 80系列替換原有的傳統差壓變送器。

　　該系統采用兩個高溫型壓力儀表VEGABAR 81（400℃）組成電子差壓液位計，實現了精準、可靠的測量。

電子差壓液位計VEGABAR81

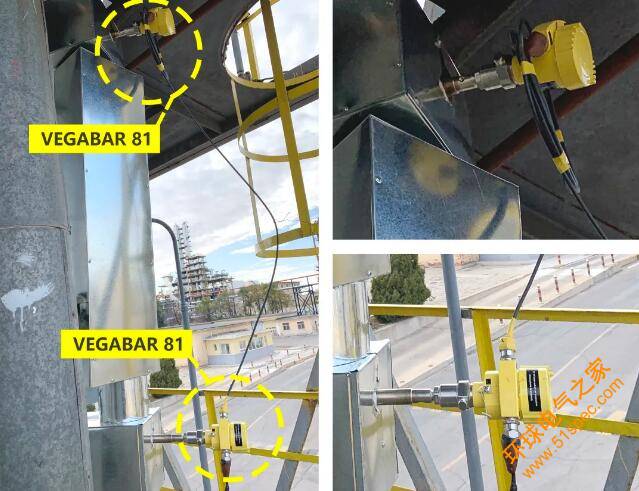

測量系統及現場安裝圖

電子差壓液位計測量優勢

　　小尺寸的隔離膜片實現高精度測量
　　本案例電子差壓系統的法蘭規格僅為DN15PN40！小巧的體積，再加上用普通電纜代替了毛細管，讓安裝、使用變得非常簡單。

　　完美克服負壓高溫工況
　　去掉了毛細管，采用更小的隔離膜片，并有獨特的“真空服務”功能的加持，使之完全可以勝任高負壓以致真空條件下的測量任務。電子差壓液位計可以采用高溫隔離裝置，最高使用溫度可以到400℃，因此高溫環境對其來說也不在話下。

　　測量不再受環境溫度的影響
　　電子差壓液位計主、副儀表之間采用電纜連接，不像傳統差壓變送器的毛細管，信號傳輸不會受到環境溫度的影響，困擾傳統差壓變送器的環境溫度影響不復存在。

使用VEGABAR 81
最終得到了準確、穩定的測量結果

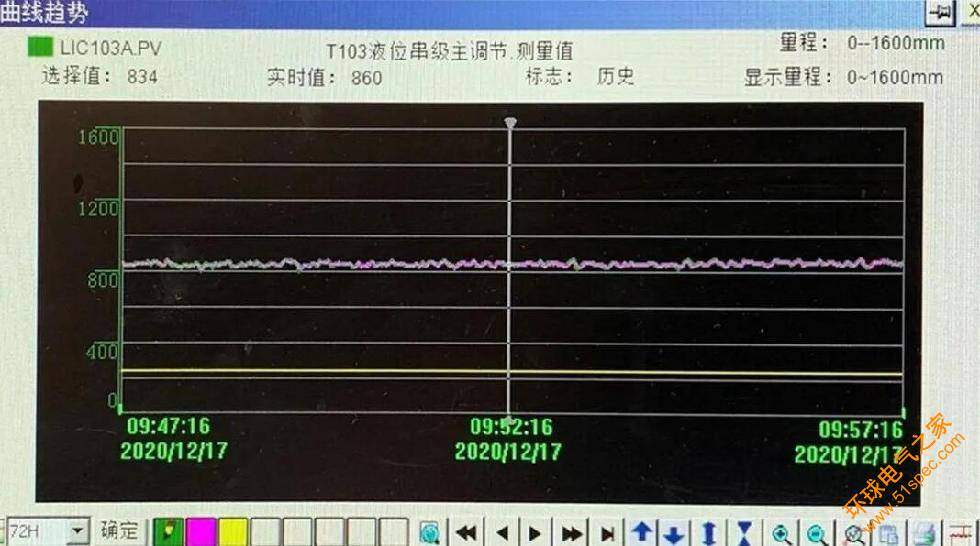

　　測量效果如下圖所示，液位的測量范圍是1.6m，正常運行時液位控制在860mm左右。

　　VEGA電子差壓液位計相對于傳統差壓變送器具有無可比擬的優勢。得益于其獨特的原理和結構，能夠很好地應對負壓高溫工況，并且不受環境溫度變化的影響。此外，其還有體積小巧、結構簡單、使用方便等優勢，是石化行業應用的不二之選！
