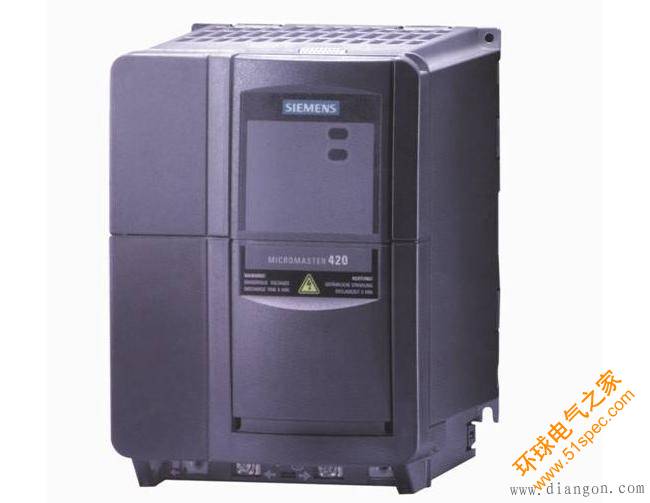

MM420變頻器適合用于各種變速驅動裝置，尤其適合用于水泵，風機和傳送帶系統的驅動裝置。它的特點是設備性能面向用戶的需求，并且使用方便。它的電源電壓規格很多，因而可在世界范圍內應用。
MM420的主要特征
調試簡單
模塊化的結構，因而組態具有最大的靈活性
具有三個完全可編程的隔離的數字輸入
一個可標定的模擬輸入(0V至10V)；它也可以作為第4個數字輸入來使用。
一個可編程的模擬輸出(0mA至20mA)
一個完全可編程的繼電器輸出(30V，直流/5A，電阻負載或250V，交流/2A，感性負載)
采用較高的開關頻率時，電動機運行的噪聲很小(在脈沖的開關頻率較高的情況下，額定輸出電流要降格使用)
完善的變頻器和電動機保護功能
在使用過程中，因?yàn)楦鞣N原因可能導致變頻器報錯，以下為西門子變頻器MM420所有的報錯故障代碼、引起故障的可能原因以及故障診斷和應采取
的措施反應措施。
F0001：過電流
可能原因：
電動機的功率與變頻器的功率不對應
電動機的導線短路
有接地故障
檢查以下各項：
1. 電動機的功率P0307 必須與變頻器的功率P0206相對應
2. 電纜的長度不得超過允許的最大值
3. 電動機的電纜和電動機內部不得有短路或接地故障
4. 輸入變頻器的電動機參數必須與實際使用的電動機參數相對應
5. 輸入變頻器的定子電阻值P0350 必須正確無誤
6. 電動機的冷卻風道必須通暢，電動機不得過載
F0002：過電壓
可能原因：
1.直流回路的電壓r0026 超過了跳閘電平P2172
2.由于供電電源電壓過高或者電動機處于再生制動方式下引起過電壓
3. 斜坡下降過快或者電動機由大慣量負載帶動旋轉而處于再生制動狀態下
檢查以下各項
電源電壓P0210 必須在變頻器銘牌規定的范圍以內
2. 直流回路電壓控制器必須有效，P1240 而且正確地進行了參數化
3. 斜坡下降時間P1121 必須與負載的慣量相匹配
F0003：欠電壓
可能原因：
1.供電電源故障
2.沖擊負載超過了規定的限定值
檢查以下各項：
電源電壓P0210 必須在變頻器銘牌規定的范圍以內
2. 檢查電源是否短時掉電或有瞬時的電壓降低
F0004：變頻器過溫
可能原因：
冷卻風機故障
環境溫度過高
檢查以下各項：
1. 變頻器運行時冷卻風機必須正常運轉
2. 調制脈沖的頻率必須設定為缺省值
3. 冷卻風道的入口和出口不得堵塞 環境溫度可能高于變頻器的允許值
F0005：變頻器I2t過溫
可能原因：
1.變頻器過載
2.工作/停止間隙周期時間不符合要求
3.電動機功率P0307 超過變頻器的負載能力P0206
檢查以下各項：
負載的工作/停止間隙周期時間不得超過指定的允許值
2. 電動機的功率P0307必須與變頻器的功率P0206相匹配
F0011：電動機I2t過溫
可能原因：
電動機過載 ? 電動機數據錯誤
長期在低速狀態下運行
檢查以下各項：
1.檢查電動機的數據應正確無誤
2.檢查電動機的負載情況
3.提升設置值P1310、P1311、P1312過高
4.電動機的熱傳導時間常數必須正確
5.檢查電動機的I2 t 過溫報警值
F0041:電動機定子電阻自動檢測故障
可能原因：
電動機定子電阻自動檢測故障
檢查以下各項：
檢查電動機是否與變頻器正確連接
檢查輸入變頻器的電動機數據是否正確
F0051：參數EEPROM故障
可能原因：
存儲不揮發的參數時出現讀/寫錯誤
檢查以下各項：
進行工廠復位并重新參數化
更換變頻器
F0052：功率組件故障
讀取功率組件的參數時出錯或數據非法
F0060：Asic 超時
F0070：CB設定值故障
可能原因：
在通訊報文結束時不能從CB通訊板接收設定值
檢查以下各項：
檢查CB 板的接線
檢查通訊主站
F0071：報文結束時USS RS232鏈路無數據
可能原因：
在通訊報文結束時不能從USS BOP鏈路得到響應
檢查以下各項：
1.檢查通訊板CB 的接線
2.檢查USS 主站
F0072：報文結束時USS RS485鏈路無數據
可能原因：
在通訊報文結束時不能從USS COM鏈路得到響應
檢查以下各項：
檢查通訊板CB 的接線
檢查USS 主站
F0080：ADC 輸入信號丟失
可能原因：
1.斷線
2.信號超出限定值
檢查以下各項：
模擬輸入的接線
F0085：外部故障
由端子輸入信號觸發的外部故障封鎖觸發故障的端子輸入信號
F0101：功率組件溢出
可能原因：
軟件出錯或處理器故障
檢查以下各項：
1.運行自測試程序
2.更換變頻器
F0221：PID 反饋信號低于最小值
可能原因：
PID 反饋信號低于P2268 設置的最小值
檢查以下各項：
改變 P2268 的設置值
調整反饋增益系數
F0222：PID 反饋信號高于最大值
可能原因：
PID 反饋信號超過P2267設置的最大值
檢查以下各項：
改變P2267 的設置值 2. 調整反饋增益系數
F0450：BIST測試故障
可能原因：
功率部件的測試有故障
控制板的測試有故障
功能測試有故障
檢查以下各項：
1. 變頻器可以運行但有的功能不能正確工作
2. 更換變頻器
