    光纖傳感器由放大器單元、光纖單元和配線接插件單元三個組件組成，其安裝相對電感式傳感器、電容式傳感器要復雜一些，下面分別介紹光纖傳感器的三個組件的拆裝。
    光纖傳感器的工作原理也可查看。

    1）放大器單元的安裝

    將光纖傳感器放大器單元中與光纖單元相連接的一側的鉤爪嵌入固定導軌后，再壓下直到掛鉤完全鎖定，如圖1所示。

    注意：務必將與光纖單元相連的一側先嵌入導軌進行安裝，逆向安裝會導致安裝強度下降。

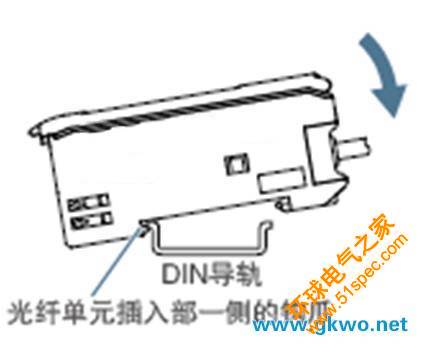

    圖1放大器單元安裝示意圖

    2）放大器單元的拆卸

    如圖2所示，壓住1方向后，將光纖傳感器插入部往2的方向提，即可將放大器單元拆卸下來。

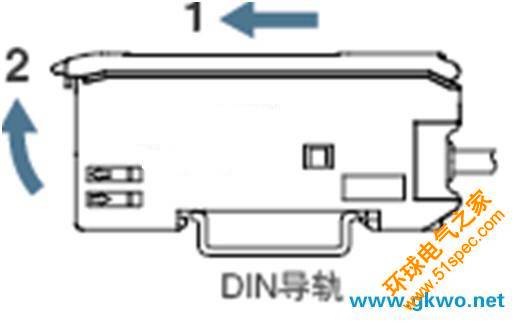

    圖2放大器單元拆卸示意圖

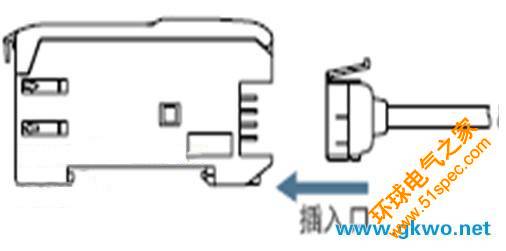

    圖3配線插件連接示意圖

    3）配線接插件單元的安裝

    如圖3所示將配線插件單元插入放大器單元的母接插件中，直到發出“咔”的聲音。

    4）配線接插件單元的拆卸

    滑動子接插件，如圖4所示，按下接插件的扳鈕，使母/子接插件完全分離。

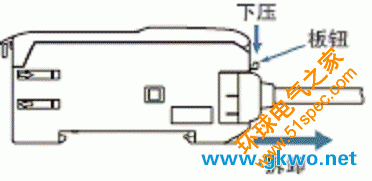

    圖4配線接插件拆卸示意圖

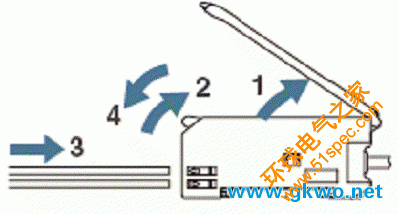

    圖5光纖單元安裝示意圖

    5）光纖單元的安裝

    如圖5所示，按1打開保護罩，按2打開鎖定撥桿，按3將光纖插入放大器單元插入口并確保插到底部，再按4將鎖定撥桿撥回原來位置固定住光纖，最后蓋上保護罩。

    注：光纖的插入位置要到位，具體位置要求如圖6所示。如不完全插入可能會引起檢測距離下降。

    6）光纖單元的拆卸

    如圖7所示，打開保護罩，解除鎖定扳鈕，然后拔出光纖。

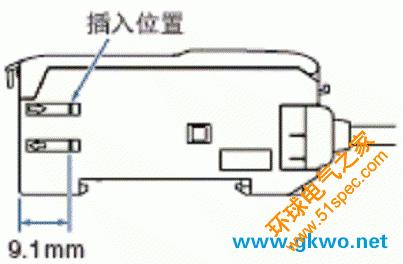

    圖6光纖的插入位置示意圖

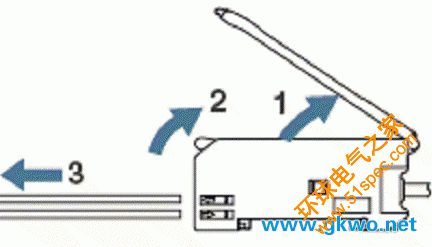

    圖7光纖單元拆卸示意圖
