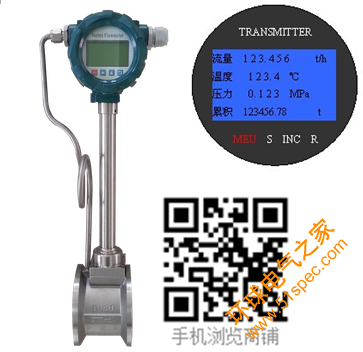

LUGB2310NT1-120Y-10智能渦街流量計_工作原理有哪些?LUGB2310NT1-120Y-10智能渦街流量計應用于哪方面?

LUGB2310NT1-120Y-10渦街流量廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。

LUGB2310NT1-120Y-10智能渦街流量計-工作原理
LUGB2310NT1渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定
特點
(1)結構簡單，無可動部件，安裝維修方便，壽命長。
(2)壓力損失小，量程范圍寬。
(3)壓電應力檢測體獨立地安裝在旋渦發生體后方，減少了介質中臟物的影響。
(4)檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。
(5)可現場顯示，也可遠傳，還可與計算機控制系統聯網。

一.參數說明

測量介質：空氣、煤氣、蒸汽 （飽和,過熱）、廢氣等氣體

介質粘度：小于10cp    介質溫度：-50℃——+400℃

本體材料: 304不銹鋼   環境溫度：-30℃—+80℃（出格按照請求）

公稱直徑：DN15—DN300 壓力等級：PN25，PN40（高壓可出格建造）

測量精度：液體：測量值的±1%（通俗），測量值的±0.5%（特 殊）氣體：測量值的±1%

量程比：20：1 防 護 等 級：IP67  連接方式：夾持式： DN15--DN150 法蘭式：DN15-DN300

供 電 電 壓：12—36VDC

輸 出 信 號：兩線制4--20mA電流輸出,可編程脈沖輸出,傳感器渦街頻率輸出

現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量.

LUGB型渦街流量計是廣州紋徠儀器儀表有限公司科研人員借鑒國外技巧工藝聯合自己研產出產經驗開發出的公司新一代氣體流量計，該流量計內部重要芯片及要害零部件全數采用進口部件．延伸應用壽命，保證了儀表的平安性，提高了測量精度．

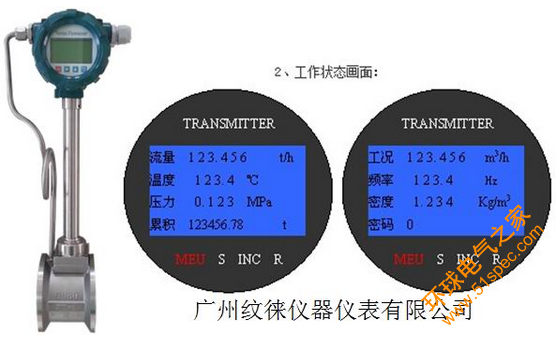

二.工作畫面

三.功能特點

1.國內開創雙產生體單吸收體結構，測量下限得以大大的延伸，且有用提高其抗振機能

2.有模仿、數字旌旗燈號輸出，可同策畫機、DCS等數字系統配套應用

3.具有溫壓補償功能,能抗酸，耐腐、高溫、防爆等多種類型.

4.可用于測量飽和蒸汽，過熱蒸汽，各類氣體，水及低粘度、低溫液體。

LUGB2310NT1-120Y-10智能渦街流量計LUGB2308NT1-120Y-10智能渦街流量計

分類：
1.渦街流量計按儀表與被測管道連接方式不同，可分為法蘭型、法蘭卡裝型。
2.按用途不同，可分為防爆型、普通型、按結構分為一體型、遠傳型。
3.按測量原理分為體積流量、質量流量。按功能分為常規型、智能型。
4.渦街流量計為適應不同的安裝場合，有補償型渦街流量計和不帶補償型渦街流量計。
5.有一體化補償型渦街流量計和分體式補償型渦街流量計兩種可選。
6.補償模式有溫度補償型，壓力補償型，溫度壓力補償型渦街流量計3種可選。
渦街流量計的選擇
LUGB型渦街流量計的選用要結合工藝介質的特點、流量計的性能、經濟性、安裝及環境等方面來考慮，一般專業人員都可以做到。下面重點說明幾點需要特別注意的問題。
