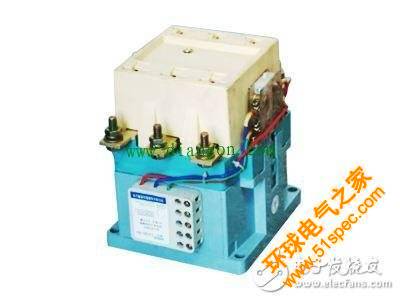

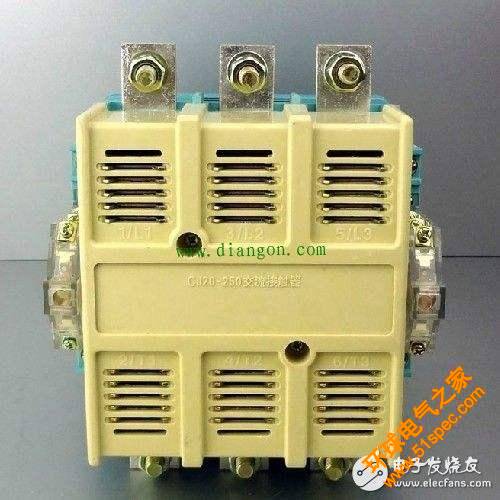

　　接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。本文介紹便是鎖扣式接觸器。 　　接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，接觸器產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。 　　關于這種接觸器資料非常少，以往在工廠做電工時候也沒有遇到過，大概理解是，里面有兩個繞向相反串在一起的線圈，套在電磁電的兩極上，一個用來讓觸點吸合并保持導通，另外一個用來推開觸點的接觸，有點像那種二位電磁閥的工作道理了，利用線圈的剩磁來實現狀態保持，保持時候不需要通電，所以被稱為節能型接觸器，但是不能頻繁切換了。　　CJ20S鎖扣式接觸器作為CJ20的衍生產品。在原有的基礎上添加了節能模塊，能夠達到消聲節能的效果。 　　　　CJ20S鎖扣式接觸器工作原理如下：按下起動按鈕SB1吸引線圈Q1得電，接觸器鐵芯被充磁接觸器吸合，同時線圈Q1斷電接觸器靠鐵芯剩磁保持吸合，SB1恢復到原來位置。脫扣時，按下停止按鈕SB2，脫扣線圈Q2接通，對接觸器鐵芯消磁，在彈簧的作用下接觸器即斷開，SB2恢復到原來位置，線圈Q2斷電，接觸器恢復到原始狀態，準備下一次通斷操作。 　　接觸器正常工作時線圈不帶電，靠鐵芯的剩磁使銜鐵鎖住在吸合位置。

來源：電工基礎知識網
