基于Colibri配色軟件的迷彩斑點顏色復制技術

發布日期：2022-04-26 點擊率：55

針對傳統迷彩斑點顏色的特點，指出人工配色方法存在的不足，并說明了利用計算機配色軟件一mKbri對采集的背景顏色進行計算機配色的實施方法及步驟，對所得配方進行有針對性的修正獲得與背景顏色的光譜反射曲線基本相同的配方的光譜反射曲線并列出CIELab圖表.通過對比可以看出，它們之間基本達到了同譜同色，符合在可見光波段的迷彩要求.

傳統的迷彩斑點主要是依靠人工調配顏色的方法，來確定迷彩斑點的顏色.迷彩斑點顏色的確定一定程度上忽略了背景的色調、飽和度上的差別，而簡單地根據亮度上的差別進行顏色確定.并且這些方法要求配色人員具有豐富的配色經驗，并且調配時間長，還造成原料的浪費.在色調和飽和度方面，通過這些方法確定的斑點顏色，與背景之間的差別較大，為了解決這一問題，筆者基于colibri配色軟件，對迷彩斑點的顏色實施精確調配，并對所得的配方進行了修正，通過實驗數據說明了此方法對于迷彩斑點的配色具有較高的精度，在同色異譜的基礎上，盡量做到同色同譜.

1配色

配色時按采集背景顏色、計算機配色的步驟進行.采集背景顏色時，主要是通過CM—2500d分光光度計對背景的顏色進行測量，進而得出背景顏色的特征參數值，然后再將采集的背景顏色特征參數值輸入己安裝在計算機中的cnlibri配色軟件，對所測得的特征參數值進行計算得出背景顏色的配色方案.

1.1米集背景顏色

迷彩斑點的顏色必須符合目標活動地域內主要背景斑點的顏色.選擇較具代表性的中綠和土黃色背景，利用CM—2500d分光光度計分別對中綠色和土黃色這2種顏色進行采集.采集過程如下：以中綠色為例，利用分光光度計在背景的中綠色區域的不同位置(本實驗選擇了8個不同的位置）分別測量，得到每一次測量的數據.在測量2次以上之后，計算機將顯示測量的平均偏差，其中總有一個是“最差值”，經過反復刪除“最差值”，最后剩下一個“最優值”，即采集的背景斑點的顏色.選擇較具代表性的中綠和土黃色

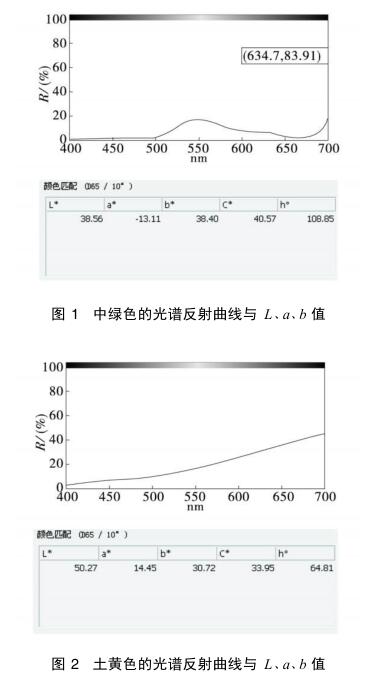

背景,利用CM-2500d分光光度計分別對中綠色和土黃色這2種顏色進行采集.采集過程如下:以中綠色為例,利用分光光度計在背景的中綠色區域的不同位置(本實驗選擇了8個不同的位置),分別測量,得到每一次測量的數據.在測量2次以上之后,計算機將顯示測量的平均偏差,其中總有一個是“最差值”,經過反復刪除“最差值”,最后剩下一個“最優值”,即采集的背景斑點顏色數據.采集結果如圖1、圖2所示.

圖1、圖2

1.2　計算機配色

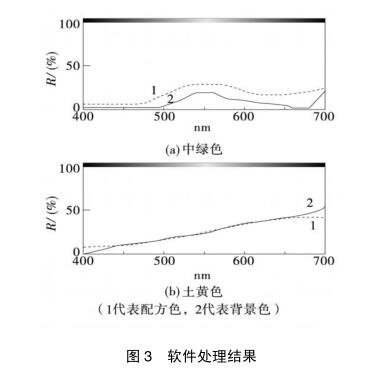

在測色時,由于分光光度計已經與計算機相連接,所以數據無需人工處理,經過軟件處理后將直接顯示出來.然后利用軟件的配色功能對測得的顏色進行計算,得出光譜曲線對比和配方,曲線對比如圖3,配方如表1.配色采用的是PowderCoating著色劑系列,PowderCoating是一種樹脂,在所得到的配方中占有大量的比例,這種著色劑系列由18種著色劑和8種黑白顏料組成.

軟件處理結果

2配方修正與結論

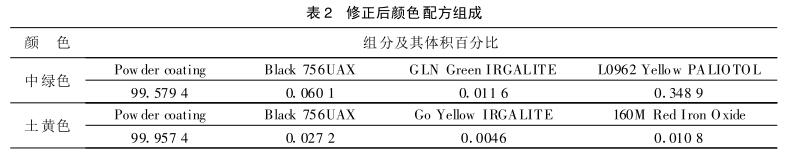

由于在采集背景顏色的過程中，特別是通過手動方式采集，難免會存在誤差，另外，計算出的配色方案與背景顏色存在誤差，所以在計算出初始配方后要對初始配方進行修正，可以應用colibri軟件中的修正功能完成該步驟.

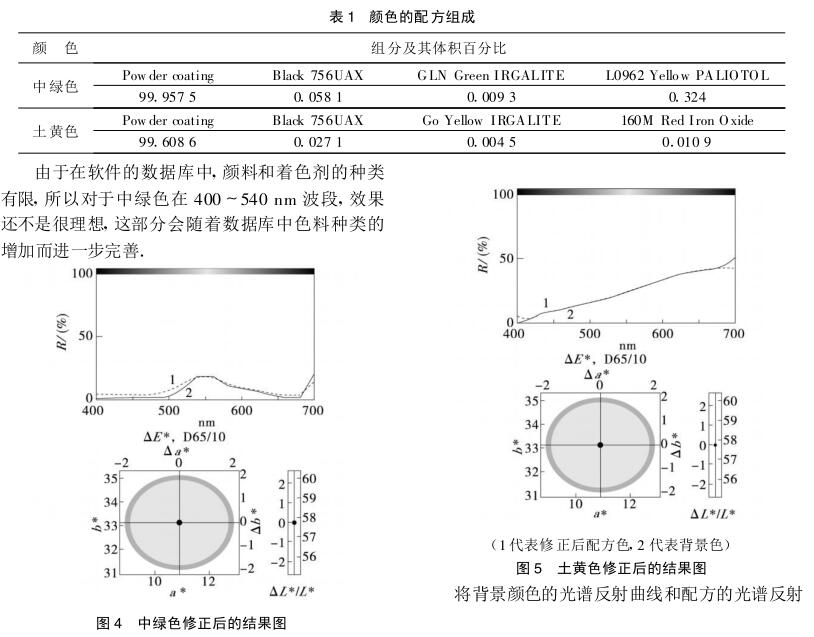

從圖3的光譜反射曲線對比中，可以看到，中綠色配方的光譜反射曲線在各個波長處的反射率均要高于中綠色在同波長處的反射率，特別是在500~700nm的綠色波段內尤為明顯.所以在修正時，需要加入適量的Black756UAX顏料（0.002%)降低反射率，在加入黑色效果顏料之后600~700nm波段的反射率過低，需要加入適量的GLNGI?eenIR-GALITE(0.0023%)和少許的YelbwPALIOTOL顏料（0.024%)來試圖減小2條曲線的差別.修正后，中綠色修正配方的光譜反射曲線與中綠色光譜反射曲線對比和質量控制色差雷達圖如圖4.土黃色配方的光譜反射曲線與土黃色的光譜反射曲線差別不是很大，主要的差別集中在400~430nm和660~700打爪之間，需要増加0.001%的8!^14口人乂黑色效果顏料和0.001%的YellowIRGALITE著色劑，并減少0.001%的RedIron著色劑，那么修正之后土黃色修正配方與土黃色的光譜反射曲線對比3,配方如表U配色采用的是PowderCoating著色和質量控制色差雷達圖如圖5所示。
