[摘 要]：為了對炸藥在水中爆炸產生的威力進行評估，開展了用于水中爆炸壓力測量的傳感器及測試系統的研究。以電氣石為敏感元件，利用其體積壓電效應的特點，研制了一種成本低、測量精度高、操作簡便、適合用于水中爆炸壓力測量的傳感器，并與美國PCB公司生的傳感器同時進行了水中爆炸壓力的對比試驗。結果表明：研制 MCRI型傳感器與美國PCB公司生產的傳感器的測量結果基本一致。
0 引 言
為了對炸藥在水中爆炸產生的威力進行評估，并提供基礎數據，要有適合于測量用的傳感器，常規壓力測量用的傳感器是不適用于水中爆炸壓力測量的。而以電氣石為敏感元件的傳感器則被用于水中爆炸壓力的測量。由于在水中爆炸壓力的測量中，測量介質與常規測量的不同，測量環境比較惡劣，所以，對傳感器就要有一些特殊的要求。首先，水下爆炸的壓力是一個高速變化的過程。所以，傳感器要有較高的頻率響應，以便準確地捕捉到壓力的快速變化；其次為了減小測量誤差，提高測試精度，傳感器要有較強的抗干擾能力；再者，傳感器是在水中高強度沖擊波的作用下進行工作的，因此，傳感器要有足夠的強度、良好的密封性能和較強的防腐蝕能力。傳感器的基本性能指標：測量范圍上限為250MPa；測量精度≤2％FS；上升前沿≤2.5μs。根據系統性能指標要求，確定了用于水中爆炸壓力測量傳感器的結構，同時，克服了選材和工藝方面的技術難題，通過多次裝配試驗，經過水中爆炸試驗測試，結果表明：本文作者研制的MCRI型傳感器的各項性能指標達到使用要求，且具有抗干擾能力強、上升前沿陡峭、測量壓力范圍寬、使用方便。可以用于炸藥水中爆炸壓力的量。
1 傳感器的選材及其結構
1.1 敏感元件材料的選擇
敏感元件是傳感器的關鍵元件，因為它決定著傳感器的原理和特性。因此，是傳感器結構設計時首先要考慮的問題。根據測試對象，對炸藥在水中爆炸產生的壓力進行測量，故采用壓電式壓力傳感器。所以，敏感元件選用壓電晶體，壓電晶體種類較多，如，石英、電氣石、鈮酸鋰、鋯鈦酸鉛、鈦酸鋇等，根據幾種常用的壓電晶體性能，由于電氣石晶體具有體壓電 效應的特點，而且，國內外在對炸藥在水中爆炸產生的壓力進行測試時，均采用電氣石晶體作為壓電式壓力傳感器的敏感元件，所以，敏感元件材料選擇電氣石晶體。
1.2 傳感器的結構及工作原理
水中爆炸壓力傳感器的結構如圖1所示。
該傳感器以具有壓電效應的電氣石為敏感元件，內部填充硅油，采用高絕緣密封膠進行密封。工作時，將傳感器放入水下離爆炸源一定的距離，當炸藥爆炸后產生的壓力通過水，以沖擊波的形式向各個方向傳播，電氣石晶體將感受到的壓力信號轉換成的電信號，從而實現能量的轉換。
2 傳感器的性能檢測
2.1 傳感器的靜態標定
（1）標定設備：傳感器的校準設備為JS-2500（250MPa）活塞壓力計；準確度等級為0.02。
（2）標定方法：采用加載法，每個傳感器預壓3遍后開始校準，校準3次取平均值，按最小二乘直線法計算得出傳感器的靜態靈敏度、非線性靜態標定結果見表1。
由表1標定的結果得出：MCRI傳感器的非性為1.36％．靈敏度為26.12pC/MPa。
2.2 動態標定
（1）標定設備：美國PCB公司913B02型水動力脈沖標定裝置（含內裝電荷放大器的136A型標準傳感器）。
（2）標定方法：采用比較校準落球標定法，將傳感器按照靜態靈敏度配置模塊式電荷放大器，然后，與標準傳感器同時安裝在標定接頭上，將鋼球從不同的高度自由下落，撞擊高壓液壓裝置中的活塞，產生的半正弦波壓力（也是一種脈沖壓力）經過液壓油傳遞給傳感器，以參考傳感器為基準。將被校傳感器的曲線與標準傳感器的曲線進行幅值和波形一致性的校準，求得傳感器的動態校準非線和靈敏度。傳感器的動態標定結果見表2。
由表2的結果可以得出：傳感器的非線性為0.17％；平均靈敏度為123.76mV/MPa。
由靜態和動態標定得到的傳感器的非線性值不一樣，這是因為當傳感器的絕緣電阻不是很高時，在靜態標定中，由于加載時間較長，傳感器會產生一定的零漂，從而影響傳感器的線性指標；另外，動態標定使用的設備，由于密封的問題，標定只能到達29MPa的壓力，遠低于量程上限，所以，動態標定的非線性比靜態標定的非線性指標高。
3 水池試驗
（1）試驗條件：水池直徑為85m，深度為15m；爆炸源為RS211，重量為1.01kg；傳感器安裝深度為5m，離爆炸源水平距離為3m。

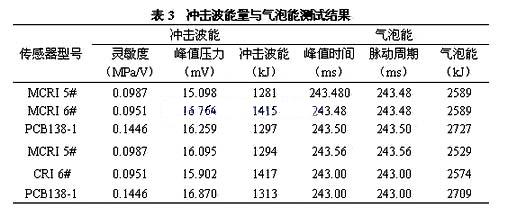

（2）試驗方法：試驗時，將研制的傳感器及測試系統與美國PCB公司的138型激波傳感器和專用的信號采集裝置同時進行測量對比。試驗波形曲線如圖2所示。傳感器的爆炸沖擊波能及氣泡能測試測試數據見表3。
從傳感器的沖擊波能及氣泡能測試波形曲線，得到MCRI 5#，MCRI 6#的沖擊波形上升前陡峭，抗干擾能力強，與美國PCB公司生產的 PCB138-1傳感器測量結果的比較，獲得的沖擊波波形基本一致。總之，由測試結果可以證時：獲得的沖擊波波形基本一致。總之，由測試結果可以證明：整個測試系統的動態測試具有抗干擾能力強、強度高、測量壓力范圍寬。
4 結束語
通過對研制的MCRI型傳感器進行靜態、動態壓力的標定及水池試驗，與美國PCB公司同類產品進行比對的結果表明：該水中爆炸壓力傳感器的設計方案正確，上升前沿、靈敏度、精度等技術指標達到使用要求，且使用方便、節約成本，適合于水中爆炸壓力的測量。
