　　引 言

　　無線傳感器網絡是新近興起的研究領域，它是由一個主機(網絡接入點)和大量的無線傳感器節點組成的分布式系統。由無線傳感器節點負責對數據的感知和處理，并傳送給主機；主機用戶可通過公共網絡(如Internet Work，公共交換網等)獲取相關信息，實現對現場的有效控制和管理。它在軍事、環境、健康、家庭以及空間探索和災難拯救等領域都有著廣泛的應用前景。其無線傳感器節點通常分布在一些特殊的環境中，因而要求其具有低功耗、低成本、無線傳輸和分布式處理等特性。藍牙技術是一種使用2．4 GHz頻段的短距離無線通信技術。采用快速跳頻、前向糾錯和優化的編碼等技術，使得其具有抗干擾能力強、通信質量穩定的優點，同時它還具有低功耗、低成本、使用便捷和電磁污染小等特點。藍牙技術的這些優勢，為其在無線傳感器網絡中的實際應用提供了條件。

　　下面以研制完成的溫度無線傳感器網絡系統為例，詳細介紹利用計算機、單片機及藍牙技術實現溫度數據的采集、處理、無線傳輸等功能。

　　1 系統結構

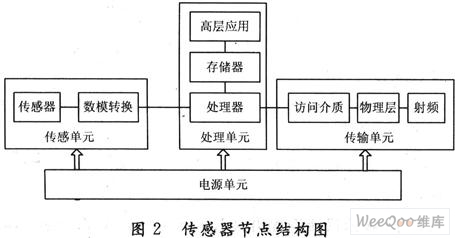

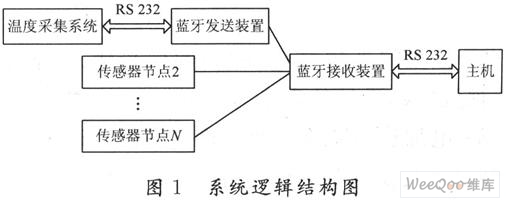

　　溫度無線傳感器網絡系統采用數字式輸出溫度傳感器DS18820和單片機AT89S2051組成溫度采集系統。利用重慶金甌公司生產的藍牙內嵌模塊，完成溫度數據的傳輸及控制。實現計算機對溫度數據的無線傳輸、采集和處理。系統邏輯結構如圖1所示，傳感器節點結構如圖2所示。

　　2 溫度采集系統的設計

　　DS18820數字溫度計提供9位(二進制)溫度讀數，指示器件的溫度。信息經過單線接口送入DS18820或從DS18820送出。DS181320的電源可以由數據線本身提供而不需要外部電源。每一個DS18820在出廠時已經給定了惟一的序號，任意多個DS18820可以存放在同一條單線總線上。DS18820的測量范圍從-55～+125℃，增量值為-0．5℃，可在1 s(典型值)內把溫度變成數字。

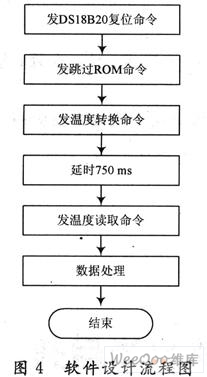

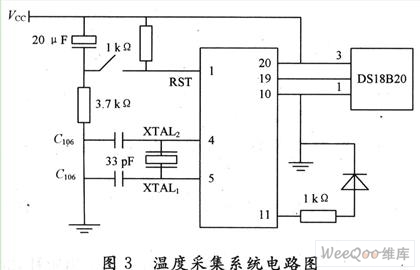

　　AT89S2051是美國ATMEL公司推出的高效單片機，是一種低功耗、高性能的片內含有2 KB快閃可編程／擦除只讀存儲器的8位CMOS微控制器。利用AT89S2051及DS18820完成溫度采集及傳送。溫度采集系統的硬件設計如圖3所示，軟件設計流程圖如圖4所示。

　　3 單片機和藍牙模塊的連接

　　溫度傳感器對采集到的溫度信號進行處理并輸出數字信號，存儲在單片機的寄存器中。在本系統中單片機和藍牙發送模塊的接口采用的是RS 232接口。采集的數據通過藍牙發送模塊傳輸到藍牙接收模塊上，再通過藍牙接收模塊傳輸到主機。最終把采集進來的數據在主機上進行處理。

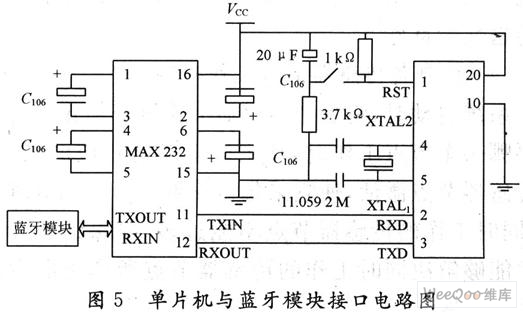

　　這里有一個電平轉換的問題。單片機發出的信號是TTL信號，所以在與藍牙模塊進行數據前，需要把它轉化成RS 232電平。本系統中采用MAX232進行電平轉換。接口電路圖如圖5所示。

　　4 主機與藍牙模塊的連接

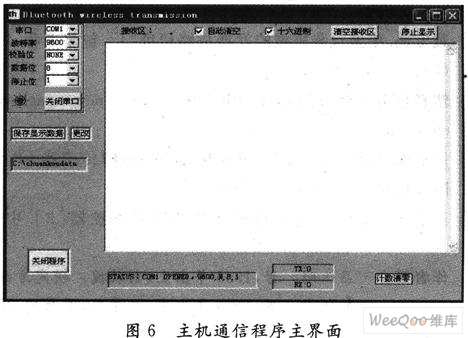

　　主機和藍牙接收模塊之間的數據傳輸采用RS 232串口連接。采集到的數據通過藍牙傳輸到接收模塊之后，通過RS 232接口傳輸到主機上。接口硬件采用金甌公司的藍牙模塊RS轉換器。通信軟件由VC編寫，將傳感器節點測量的數據通過藍牙傳輸到主機，顯示出來以便進行數據處理。主機通信程序主界面如圖6所示。

　　5 溫度無線傳感器網絡系統設計時應注意的事項

　　(1)注意硬件及軟件設計的防干擾設計

　　AT89S2051采用上電復位電路，要注意設置并啟動其內部自帶的看門狗電路。軟件編程時要“喂狗”，以防止外界復雜環境對系統工作的影響。

　　(2)傳感器節點標識

　　在傳感器節點發送采集到的溫度數據之前，控制其先發送一個八位的二進制標識碼，主控機通過對這一標識碼的識別，就可以知道所接收到的數據是由哪一個傳感器節點所采集發送的。理論上，這種方法一共可以標識28=256個節點。

　　(3)傳送數據的校驗

　　藍牙傳輸系統中，對傳輸的每一幀數據都進行了校驗，而且串口通信對傳輸的每一幀數據也進行了校驗，這就確保了數據傳送的正確性。實驗也證明了系統數據傳送性能良好。

　　(4)控制各傳感器節點工作時序
