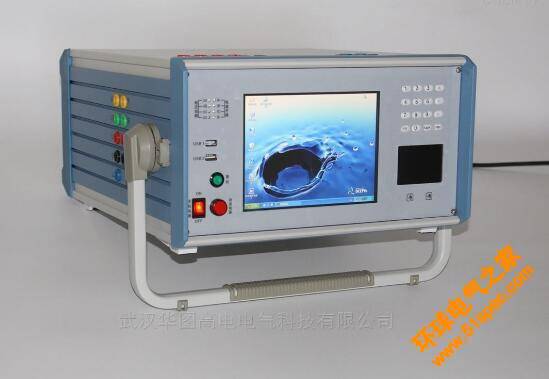

    微機繼電保護測試儀 本裝置具有八路開關量輸入（ABCRabcr）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。

    產品功能：

    1、4路電壓、3路電流同時輸出；

    2、內置高性能工控機，windows操作系統、TFT真彩顯示；

    3、單機自帶優化小鍵盤；

    4、新型高保真線性功效；

    5、開關量：8路開入；4對開出；

    6、第二代測試軟件；

    7、具有USB接口，可連接PC通訊；

    8、輕松測試備自投、快切、變壓器差動、諧波及其它各種保護和自動裝置；

    9、完整雙操作模式，可連接筆記本操作；

    產品特點：

    1、嵌入式主機，配備超大規模可編程邏輯器件（CPLD）

    主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。

    2、單機8路D/A同時輸出

    采用16位高精度DAC芯片，確保擬合波形精度高，線性度好。可同時輸出8路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。

    3、高精度線性功放，同時輸出5相電壓及3相電流

    精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出5相交流電壓和3相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達90A。直流電壓輸出可達300V、130VA。

    4、大屏幕LCD，接口完整，主機一體化單機箱結構

    本機采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。

    裝置可用自帶鍵盤操作，亦提供外接鍵盤。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。

    5、輔助直流源(選配)

    本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。

    6、智能型自我保護

    采用zui新設計的散熱結構，保證zui好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致損壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。

    7、接點豐富，軟件功能強大

    技術參數：

    1.交流電流源

    單相輸出3*40A

    三相并聯120A

    最大輸出功率≥450VA/相

    各相輸出電流幅度、頻率和相位可以獨立調節

    輸出精度0.1A~0.5A：±10mA

    0.5A~40A：≤±0.5%

    分辨力10mA

    連續輸出時間在0~10A范圍內，能連續輸出，在10A~20A范圍內，

    連續輸出時間≥30秒，在＞20A范圍內，連續輸出時間≥5秒

    2.交流電壓源

    單相輸出4*120V

    最大輸出功率≥60VA/相

    四相有共用中性點的電壓源；第四路電壓可設定為零序電壓或任意設置各相輸出幅度、

    頻率、相位可以獨立調節

    輸出精度1V~5V：±10mV

    5V~120V：≤±0.5%

    分辨力10mV

    3.直流電源

    單相輸出-10A~+10A

    最大輸出功率≥200VA

    輸出精度±0.5A~±1A：±20mA

    ±1A~±10A： ±0.5%

    分辨力10mA

    4.直流電壓源

    單相輸出-150V~+150V

    最大輸出功率≥100VA

    輸出精度±1V~±10V：20mV

    ±10V~±150V：±0.5%

    分辨率10mV

    5.交流電壓、電流源角度

    相角范圍0°~360°

    相角精度≤±0.01Hz

    頻率分辨力10mHz

    能輸出2~20次任意幅值的諧波

    6.同步性

    電壓電流同步性≤10μs 開入量8路獨立開關接點輸入

    兼容空接點與15V~250V有源接點，能夠自動識別有源接點的極性

    計時精度：在小于1S時≤1ms

    7.開出量

    4對可編程開關空接點輸出

    接點電容250VDC,0.5A

    250VAC,0.5A

    8.供電電源

    交流輸出電壓額定值：220V±10%

    基準值：50Hz±2%

    交流供電電壓額定值：50Hz±10%

    基準值：50Hz±2%

    9.箱體尺寸與重量箱體尺寸

    360mm*190mm*420mm(W*H*D)

    重量約17kg

    10.使用環境條件

    環境溫度-10℃~+45℃

    相對濕度≤90%

    大氣壓強90~110kPa

    微機繼電保護測試儀裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。

    軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。

標簽:                                    微機繼電保護測試儀
