　　小時候總是迷戀影視劇里的英雄，羨慕他們的仗劍天涯，快意人生。而每一個英雄似乎都有那么一件給力的兵器，可以是齊天大圣的金箍棒，可以是倚天劍、屠龍刀，也可以是美國隊長的盾牌，雷神的錘子，這些兵器總是能在關鍵時刻助主人披荊斬棘。

　　同樣，我們工控人也希望有稱心如意的幫手，少則節省一大段程序，多則解決技術難點贏得大單，下面就由小編向大家介紹一位在外形尺寸測量應用上兵來將擋、水來土掩的多面手----邦納測量光幕。

　　測量光幕由發射器和接收器組成，發射器發出的光直射到接收器，出現在發射器和接收器之間的物體將會阻擋一部分光線，使其不能照射到相應的接收器。測量光幕使用掃描的方式來識別被擋的通道，首先一個發射器通道發出光脈沖，而對應的接收器同時來接收該脈沖，然后轉向下一個通道，直到所有的通道都掃描完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，最后根據檢測模式輸出掃描結果，可以是模擬量信號，也可以是MODBUS通信。

　　邦納測量光幕之所以能夠成為一個多面手，得益于邦納的設計人員賦予了它如下八種的掃描分析模式，使其能夠從容應對不同的應用場景。

　　掃描模式：

　　● TBB —— 全部被遮斷的光束數;

　　● CBB —— 連續被遮斷的光束數;

　　● TBM —— 全部導通的光束數量;

　　● CBM —— 連續導通的光束數量;

　　● FBB —— 第一條被遮斷的光束;

　　● LBB —— 最后一條被遮斷的光束;

　　● FBM —— 第一條導通的光束;

　　● LBM —— 最后一條導通的光束;

　　● ID —— 光幕起始位置到最后導通位置中的光束導通數量;

　　● OD —— 光幕開始遮擋位置到最后遮擋位置的距離。

　　掃描分析模式及應用場景示例：

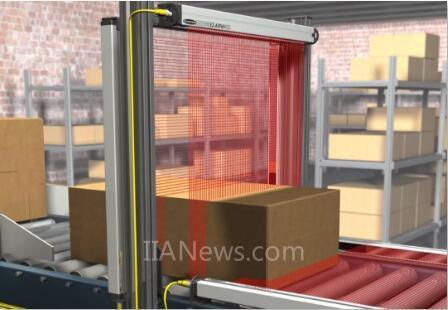

　　● 物體尺寸/體積測量

　　使用模式：TBB全部被遮斷的光束數。

　　● 鏤空物體的外徑測量，如輪胎

　　使用模式：CBM(連續導通的光束數量)測量內徑;FBB(第一條被遮斷的光束)和LBB(最后一條被遮斷的光束)測量外徑。

　　● 輪廓定位、高度測量，如：噴漆、烤漆

　　使用模式：FBB(第一條被遮斷的光束)和LBB(最后一條被遮斷的光束)水平方向上左右輪廓定位;LBB(最后一條被遮斷的光束)用于高度上的定位。

　　● 孔徑測量

　　使用模式：CBM(連續導通的光束數量)。

　　● 糾偏，如：紡織設備、鋼卷開卷設備

　　使用模式：LBM(最后一條導通的光束)。

　　最后，邦納測量光幕還有一項能補救設備改動造成的光幕尺寸偏大的技能——盲區設定，邦納測量光幕允許設定至多兩個盲區，用來屏蔽掉不必檢測或被設備機械結構遮擋的區域。
