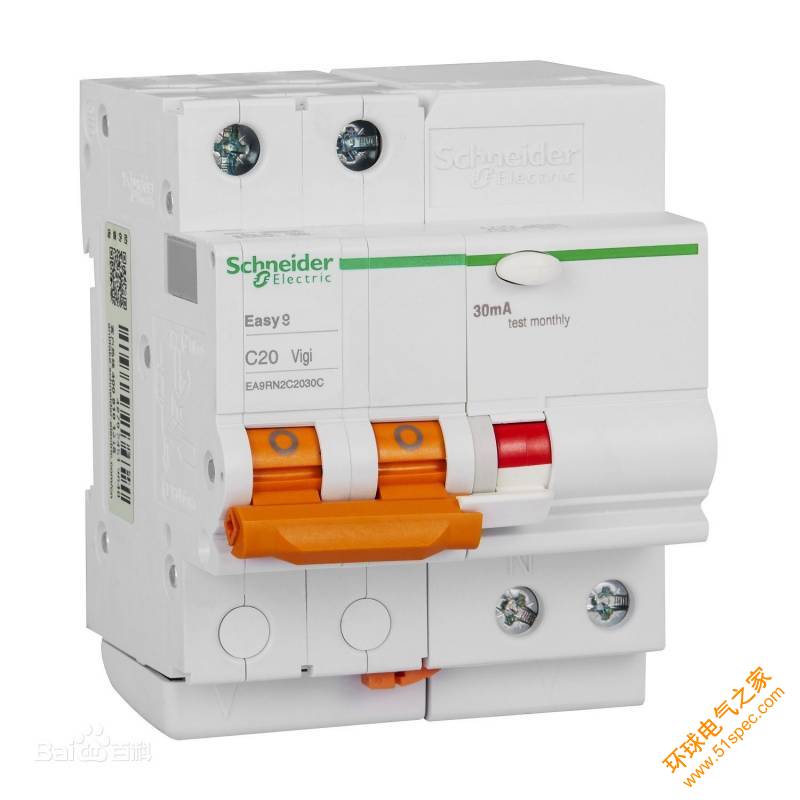

漏電保護斷路器曾稱為漏電斷路器，是為了防止在低壓線路中發生人體觸電或漏電造成火災、爆炸事故的一種開關電器。其作用是當發生人體觸電或設備漏電時，迅速切斷供電電路，從而避免人體和設備受到危害。常見的類型有電磁式電流動作型、電壓動作型和晶體管(集成路) 電流動作型。

漏電保護的剩余電流斷路器其結構是在原有的塑料外殼式斷路器中(或在其外部)增加一個能檢測漏電流的感受元件(零序電流互感器) 和漏電脫扣器。當檢測元件接收到信號時，漏電脫扣器斷開主電路的主觸頭，起到保護作用。檢測元件和漏電脫扣器的保護動作電流為30~100mA,保護動作時間為0.03~0.1s。

安裝注意事項：

　　1、在配電為三相四線制情況下，若負載為Y聯結，其中性點應與N線連接，然后將保護回路的三相線和中性線均穿入零序電流，此時IU，+IV+IW=0，并與三相負載是否平衡無關。若負載為△聯結，N線懸空，上述方法將會因三相不平衡而出現誤動作。

　　2、穿入零序互感器的電源線應扎緊，并有效固定在零序孔的中心，以消除由于導線位置不對稱在鐵心中產生的不平衡磁通。

　　3、由零序互感器引出的零線上不得重復接地，否則在三相負載不平衡時生成的不平衡電流，不會全部從零線返回，而有部分由大地返回，造成零序電流互感器電流的向量和不為零，有可能造成誤動作。

　　4、漏電保護安裝好后，應通電并按試驗按鈕試跳。對于非一體化的漏電保護斷路器，在安裝結束后，應通電并按試驗按鈕對斷路器試跳，正常后方可投入運行。
