第一章 智能通道系統介紹
1.1 智能通道的定義和作用
可以樹立公司、大廈或機關辦公場所規范化管理形象，提高管理檔次，同時規范化內部的管理體制。主要通過門禁系統控制相應的通道硬件如：三輥閘、擺閘、翼閘控制通道的權限、人流同時可以實現門禁、考勤、限流等功能。應用于人員出、入口需要進行控制的地方，如飯堂、賓館、博物館、體育館、俱樂部、地鐵、車站、碼頭等場所。可以實現門禁、考勤、限流等功能,還有收費功能。
一張感應卡可以代替所有的大門鑰匙，且具有不同的通過權限。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。可以將不受歡迎的人員拒之門外，例如可以杜絕傳銷、保險等行業的業務員在未經許可的情況下擅自闖入您的廠區、辦公區，干擾您正常的辦公秩序。同行的競爭者不會輕易地進入您的廠區，視察您核心技術項目等。
如果員工的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入公司。對于辭職或開除、離開的人員感應卡采用禁用的方式，該員工以后都無法進入您的辦公區。
可以實時監控感應卡執卡者的出入狀況，并可以比較顯示照片，了解工作區的正常動態。
1.2 智能通道的結構
智能通道的組成
讀卡器： 通過射頻感應原理，識別感應卡內置加密卡號。
感應卡：存儲用戶的不可復制和解密的ID號。
控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
三輥閘、擺閘、翼閘：電動執行機構。
485/232信號轉換器：對所有數據存儲器進行聯網和遠距離通訊。
管理軟件：通過電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
電源：提供系統運作電源和閘機的執行結構的電源供應。

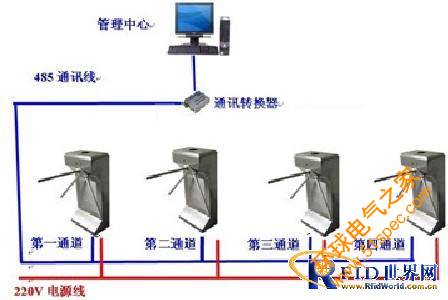

通道系統示意圖：
系統原理描述：讀卡器把卡片信息讀取反饋給控制器進行信息處理，控制器根據卡片信息判別卡片權限，如果合法則發出指令到閘機的電機運行帶動閘機動作。
第二章 通道控制系統及功能介紹
2.1 智能通道管理軟件介紹
設計思路：智能通道管理軟件是為中國市場的需求而開發，并根據中國的國情、工作時間及生活習慣而設計，采用中文窗口的設計方式，因此非常容易操作，可在短時間內熟悉軟件的應用，軟件可進行各種編程；如時區編程，級別編程，通行卡編程等，也可進行各種報告打印，以方便管理層檢查。
控制管理軟件的四大特點：
操作簡單（最大特點）：我們的軟件在設計時就重視您在使用時的便捷要求。全中文的操作界面，完善的說明文檔和簡潔的操作界面，只要具備基本電腦操作常識即可勝任管理工作。也使得您的操作者在交接管理工作時方便、快捷。同時也使得培訓工作變得輕松快捷而卓有成效。
使用安全：密碼保護的進入程序，避免非授權人員操作和篡改數據。保證您數據的安全性和可靠性。可以多用戶管理，不同權限級別的操作員擁有不同的操作權限和級別，不同部門的人擁有不同的軟件功能。
兼容性強，升級方便。可以兼容 windows2000、XP、Vista 等微軟的操作系統，推薦您在XP上安裝和操作本系統。可以方便地進行軟件升級，獲得更新軟件版本，功能更加強大，操作更加方便，界面更加友好。
功能強大：我們的軟件以專業的目光為您考慮到您對出入管理控制的各個方面的需要，并結合中國國情選配智能考勤管理系統、就餐管理系統。并可以享受軟件的及時升級和擴展服務，使得您的系統具備更強大的功能。
2.2基本功能介紹
本軟件已經囊括了市面上95%的門禁通道管理功能，并以合理的方式組織起來，使得操作更加便捷，更容易讓操作員管理和學習。當然，我們也將繼續留意和重視客戶的新的需求，并在合適的時候開發到新的軟件版本里去，并且可以保持操作簡單便捷的設計風格，讓用戶享受更好的軟件功能帶來的愉悅。
靈活的權限管理 可以設置某個人能過哪幾個通道，或者某個人能過所有的通道。也可設置某些人能過哪些通道。用戶可以很清晰地看到 某個通道哪些人能過，或者某個人可以通過哪些通道。一目了然，并可以打印或者輸出到Excel報表中。
時間段權限管理功能：可以設置某個人對某個道道，星期幾可以進，每天那幾個時間段可以進。脫機運行 通過軟件設置上傳后，控制器會記住所有權限和記錄所有信息，即使電腦軟件和電腦關閉，系統依然可以正常脫機正常運行，即使停電信息也永不丟失。
實時監控 照片顯示：通道狀態顯示功能 可以實時監控所有通道刷卡情況和進出情況，可以實時顯示刷卡人預先存儲在電腦里的照片，以便保安人員和本人核對。合法卡的實時記錄以綠色的方式顯示，非法卡的記錄以橙色的方式記錄，報警記錄以紅色的方式顯示，便于提醒保安人員注意。如果加裝視頻門禁設備，還可以在客戶刷卡的時候進行實時的照相和錄像。
實時提取功能：用戶可以邊實時監控，邊自動提取控制器內的記錄，刷一條就上傳一條到電腦數據庫里。
強制關門和強制開門功能：如果某些通道需要長時間打開的話，可以通過軟件設置其為常開，某些門需要長時間關閉不希望任何人進入的話，可以設置為常閉。
遠程開門功能：管理員可以在接到指示后，點擊軟件界面上的“遠程開門”按鈕遠程地打開某個通道。遠程開門記錄通過設置也是可以形成記錄的。
2.3 門禁通道管理的擴展功能
門內人數快速查詢、 人員快速定位查詢、卡＋密碼 功能、超級通行密碼功能、消防報警及緊急開門功能、聯動輸出功能、 非法闖入報警 或者叫做強行開門報警、門長時間未關閉報警、非法卡刷卡報警 、定時上傳權限功能、操作員分部門管理功能、首卡開門。
2.4 門禁通道管理的行業性高級專業功能
界面鎖定功能、反潛回 防尾隨 功能、多卡開門、定時常開門 定時常閉門 功能、緊急關門功能、電子地圖功能、刷卡開關門設置等等。
2.5 通道管理軟件附送其他功能
附送的在線巡更功能。
附送的防盜報警功能。
2.6閘機優勢
通道三輥閘智能管理系統是采用非接觸式智能技術，研制開發的智能系統，與其它系統相比較，其優勢在于：
(1) 箱體采用全封閉不銹鋼外殼防雨設計,全數控激光切割生產,更好的做到了防雨,防銹效能.
(2) 控制板設有多重過流過壓及防雷保護電路,使系統運行更加穩定可靠.
(3) 智能IC卡：系統采用非接觸式智能卡，又稱射頻卡，成功的解決了一卡多用、保密、無磨損、操作簡便等多種問題，大大提高了系統的實用性。
(4) 擴容方便：計算機與閘采用RS485總線通訊（TCP通訊），因此擴容方便。即當安裝了相應的控制系統后，根據需要，若須增加通道數量，硬件僅須增加相應的智能三輥閘，軟件對新增設備進行設置即可。
(5) 脫機運行：智能三輥閘不僅可與計算機連網運行，而且還可以脫機工作,根據系統下載的參數，自動判斷IC卡是否有效，決定是否開閘，并把開閘記錄存于存儲器中。
(6) 可隨意配用智能讀卡部分，采用光學原理控制轉軸轉動，對所接收的信號延時沒有要求，轉過后立即復位；斷電落桿/手動落桿可選。
(7) 控制主機帶有RS485通訊接口，可擴展成通過軟件直接控制閘機工作，便于大型通道系統集中統一管理和控制。
第三章 硬件介紹
系統控制部分
核心系統控制器部分主要由：射頻讀卡器、控制器組成，主要起讀取用戶卡的信息，辨別卡的合法性，同時發出是否開閘的指令。
3.1讀寫器的主要技術指標及優勢
傳輸距離：100M，射頻載設頻率：13.56MHz
射頻卡讀寫操作有效范圍：50mm
通訊接口：國際通用韋根weigand格式
數據傳輸率：9600 bit/s，訪問射頻卡通訊速率：106K bit/s
單電源供電12V
工作溫度：-35℃～+70℃，環境濕度：10%～90%
抗金屬屏蔽和讀卡器相互干擾能力強。
性能穩定，先進的防死機電路設計，防浪涌保護，防錯接保護
傳輸距離長 最遠可達100米。
耐低溫，耐高溫。
