一、設計的指導思想與概況
隨著改革開放和市場經濟的蓬勃發展，管理手段日趨電子化和信息化，安防系統（電視監控、防盜報警及門禁）已成為現代化管理的重要組成部分，因為安防系統大大提高了整個防范區域的安全系數，增加對不法分子的震撼力，同時大大減輕保安管理人員的工作強度。
武警部隊槍支彈藥庫作為一個重要的存放各種槍支彈藥的場所，其所要求的防護相應非常高。因此，僅僅依靠過去的人防是遠遠不夠的，必須匹配相應的技防措施才能實現安全的目標。
根據安防的有關規范要求，本方案綜合考慮各種因素，采用國內外先進的監控設備，并充分利用我公司豐富的施工經驗和完善優良的服務， 為槍支彈藥庫安裝一套先進、成熟、穩定的網絡管理控系統,把槍支彈藥庫管理系統建成符合實際需要、經濟實用、技術先進、操作方便、可擴展能力強、管理規范的一流的安全防范監控系統。
二、系統設計用戶需求
1、用戶情況：該 槍支彈藥庫位于 ***市及周邊區縣 ，分 9 支隊，每個支隊下有 個中隊，總共有 138 個槍支彈藥庫。各自帶一個值班室，合用一個服務臺及一道主門通往大樓樓道。另外彈藥庫除存放彈藥外，還有防暴器材。
2、用戶需求：領槍彈的警員不能隨意進入槍支庫大門，正常需求進入需通過支隊值班人員確認后通過遠程授后方可進入槍支庫。具體要求如下：
現場開門模式：現場工作人員需要進入槍支庫時需向總隊申請，總隊經過遠程授權后，使用指紋模式進入且必須是兩人兩枚指紋同時使用，一旦進去以后門自動鎖死，下次開門時必須經支隊重新授權。
數據傳輸及授權線路先擇：對槍支庫門禁的數據管理，通過GSM實時傳送到支隊中心門禁管理系統進行顯示和處理；同時支隊中心門禁管理系統能夠通過GSM直接對中隊門禁控制單元進行出入授權及遠程控制開關門。
系統保障：門禁系統采用GSM進行通信，在GSM通信中斷情況下采用RS485/RS232通過部隊的局域網進行控制(遙控開門)。在其GSM或內網中斷情況下應提供其它兩種以上開門方式備選，確保正常需求下開門。
系統報警：經支隊允許使用機械鑰匙開門時，現場能夠發出告警聲音，同時將開門告警信息通過GSM實時上報給中心門禁管理系統。并同時將信息發送到片區相應負責人手機。當有非法入侵時(強行撬開門)，現場能夠發出告警聲音，同時將開門告警信息通過GSM實時上報給中心門禁管理系統。并同時將信息發送到片區相應負責人手機。管理中心在收到報警信息能發出告警聲音。
工作流程如下：
1、平時沒有武器使用任務時，門鎖不通電，無法正常打開。
2、當需要對兵器室中武器進行處理時，中隊電話請求支隊值班室，分兩種情況：
A、若中隊可以正常指紋開鎖，支隊接到中隊請求開門電話，由值班首長指紋驗證通過后，授權向中隊兵器室發出開鎖短信，兵器室接收終端收到短信后向門鎖傳輸允許開鎖指令，門鎖通電，此時中隊輸入兩指紋即可開門。
B、若中隊無法正常開鎖（有指紋的中隊干部不在現場、指紋破損等情況），支隊接到開門電話，由值班首長和值班干部兩個指紋同時驗證通過后，直接授權向中隊兵器室發送開鎖指令，兵器室接收終端收到開鎖短信后直接開門。
3、當門鎖非法開啟時，中隊接受終端向支隊發送報警信息，支隊值班室可據此指示中隊檢查兵器室安全情況，增加可靠性。

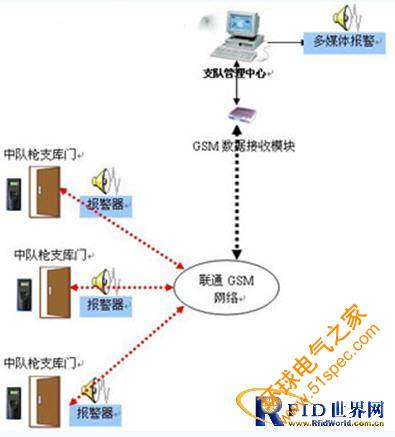

設備組網結構圖：(以單個支隊為例)
三、系統設計

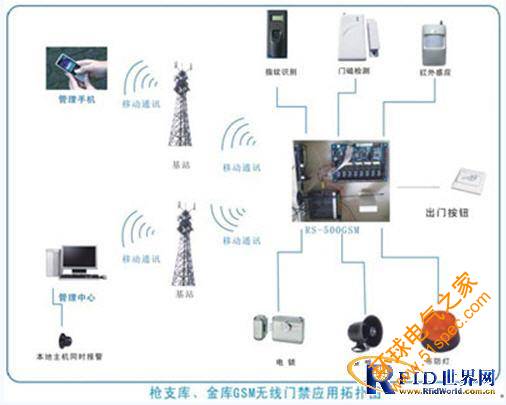

1、系統設計架構：
2、方案設備選擇(主控制器)：
針對客戶需求我們選擇深圳市瑞晟實業RS-500GSM短信基站門禁管理系統，選擇依據如下：
堅實基礎：生產廠家有十五年安防從業經驗、有七年以上的門禁等主機的開發經驗，基站門禁系統基于工業控制型設備技術開發，經久耐用。
值得信賴：生產廠家是國內最先研發、最先研發出短信門禁的的企業，短信門禁系統研發已經有5年多的歷史，短信門禁系統的應用已有4年之多。
信心保障：非常了解GSM門禁管理的要求，已經有成功的應用且上千臺設備的正常運作。
人性化設計：根據室GSM應用的特點，本系統還具備自動轉發短信的功能，或將報警區域短信內容自動轉發到相應片區的管理人員手機上，以便對報警信息進行及時處理。
周到思考：指紋輸入開門、感應卡開門、短信開門、GSM遠程開門等多種開門方式，并支持雙指紋、四指紋同時認證開門模式，方便不同客戶使用要求。
最完善的功能：開門信息、關門信息、門關延時開始信息、門關延時關門信息、強行進入報警開始信息、強行進入報警結束信息、出門按鍵開門信息、關門信息、遠程控制信息都有實時上傳并保存，有據可查。
完善的提醒功能：一旦有人非法闖入偷盜，本地報警和總部的報警鳴同時響起。
直觀的界面顯示功能：人員出入除配備相應人員具體信息外，還配備個人圖像信息。
全面的環境監控：除具備日常常用功能外，還提供多路輸入點供客戶接入其它設備使用。
防盜報警功能：具備紅外、門磁及其它輸入接口，一旦有人法進入系統立即產生報警并實時上傳報警信息。
多種通信模式：GSM短信通信模式，局域網通信模式。并且兩種模式可以混合同時使用。
功能列表：
.jpg)
3、方案設備選擇(指紋采集儀的應用)：
指紋門禁系統利用人體指紋唯一性和不變性的特點，以指紋作為身份識別的特征，真正做到了認人不認物，很好地解決了安全性問題，取代了傳統的門禁中以鑰匙、ＩＣ卡、感應卡等方式進行鑒別中認物不認人的弊病，是最先進和最安全的門禁系統。在這簡便、安全、高效的智能指紋門禁管理中，使用者只需輕按一下手指，即可輕松完成操作。
工作原理：根據每個人指紋的唯一性，確定以指紋作為鑰匙。通過在系統中的預先建檔，將個人的指紋特征值存儲在Ｆｉｎｇｅｒｓｃａｎ ，當用戶有訪問需要時，指紋掃描器采集用戶指紋的特征信息，通過光電轉換后將指紋特征值交給主機進行分析比較，決定用戶是否有訪問的權限。如果用戶擁有需要的權限。
4、方案設備選擇(功能符合認證)：
通信模式：深圳市瑞晟實業RS-500GSM支持GSM、局域網通信模式，完全符合甲方要求的具備多種通信模式。
開門方式：系統本身具備雙指紋輸入開門、局域網遠程開門、GSM遠程開門、無線遙控器開門等四種開門方式，如果增加鑰匙開門模式，總共開門式式可達到五種。
系統安全性：支持門磁等多種探測設備的接入，一旦有人非法進入，系統本地警號立即產生報警，驚嚇盜賊，并同時通過GSM將報警信息上傳到總部，總部相應的報警設備立即產生報警，并將相關報警信息實時發送到相關負責人手機上。
系統軟件功能：開門信息、關門信息、門關延時開始信息、門關延時關門信息、強行進入報警開始信息、強行進入報警結束信息、出門按鍵開門信息、關門信息、遠程控制信息都有實時上傳并保存，有據可查。并有操作日志，對于當班人員所有的操作軟件信息都有保存并可查詢。
工作流程：完全按客戶要求工作流程。
5、方案設備選擇(系統設計組成)：
中隊設備：
GSM無線門禁控制器；
指紋采集儀；
安全電控門鎖、門磁感應裝置
報警裝置、出門按鈕
支隊設備：
GSM無線接收模塊
管理電腦(支隊提供)
音箱系統(支隊提供)
四、系統主要設備性能
1、多功能RS-500GSM控制器：
GSM無線門禁控制器，是集GSM 無線通訊、嵌入式計算機技術及射頻技術于一體的綜合安防管理系統。系統硬件核心采用mega128高檔微處理器，采用模塊化結構設計，具有強大的門禁管理功能，且每個門禁點兼有巡檢、巡更簽到功能；設有溫度、濕度采集端口。可實時檢測環境溫、濕度；可自定義8路輸入、8路輸出及輸出間聯動關系，對環境變量（如煙感、防漏水、消防、紅外防盜等）進行監控及聯動控制。管理中心系統軟件采用SQL后臺數據庫，與各檢測點保持實時無線連接，對各輸入/輸出端口自定義，實時采集各監控點環境變量數據，并通過電子地圖實時反饋各點工作狀態。是集門禁管理、防盜報警、環境監控、巡更巡檢及安保聯動功能于一體的綜合安防管理系統，是移動基站、無人值守機房、變電站、銀行金庫、油田、糧倉等重要無人值守場所安全防范的最佳選擇。
短信功能介紹：
可存放短信模塊下傳的有效指紋；
可上傳門禁的進出記錄；
可上傳門的開關狀態，當門發生開關動作時，門禁機把門開關動作狀態上傳；當控制中心要查詢門狀態時，控制器能上傳門現在的狀態；
根據需要，設定時段，即可為指紋設定一個時間段（某年某月某日）進出，當這段時間過后，該卡無效；
遠程遙控開門、關門，增、刪指紋；
能上傳門非法開啟報警信息；
設置主控手機號碼，只有授權的主控手機號碼才能與本控制器通訊并控制本控制器的運行。
控制功能介紹：
可接2個指紋采集儀可控制一個門的進出雙向控制。
一組電鎖繼電器及一組報警電平信號輸出和六組繼電器輸出。
一組出門按鈕及一級門磁輸入和六組其它開關量輸入接口。
出門按鈕受時區控制
管理20000張有效指紋，脫機存儲30000條出入記錄
具有門無故開啟報警、門開延時報警功能，脫機可存儲1000條報警記錄
可設16種時區、每個時區按周計劃設置、每天最多可設四個時段
定時自動開/關門、遙控開/關門
通過不同的應用軟件，可兼做考勤機、巡更控制器
提供232接口供接入局域網
外形小巧美觀，帶通訊及電源指示燈
插拔式接線座，安裝方便
技術參數 ：
工作電源：額定電壓12VDC(±10%)額定電流<0.5A
輸出參數：工作電壓DC≤15V,工作電流≤1A
指紋采集儀接口：12V DC，150mA讀卡器電源
工作環境：溫度-15℃~+60℃，濕度0~90%
2、指紋采集儀：(有W26接口的指紋機)
