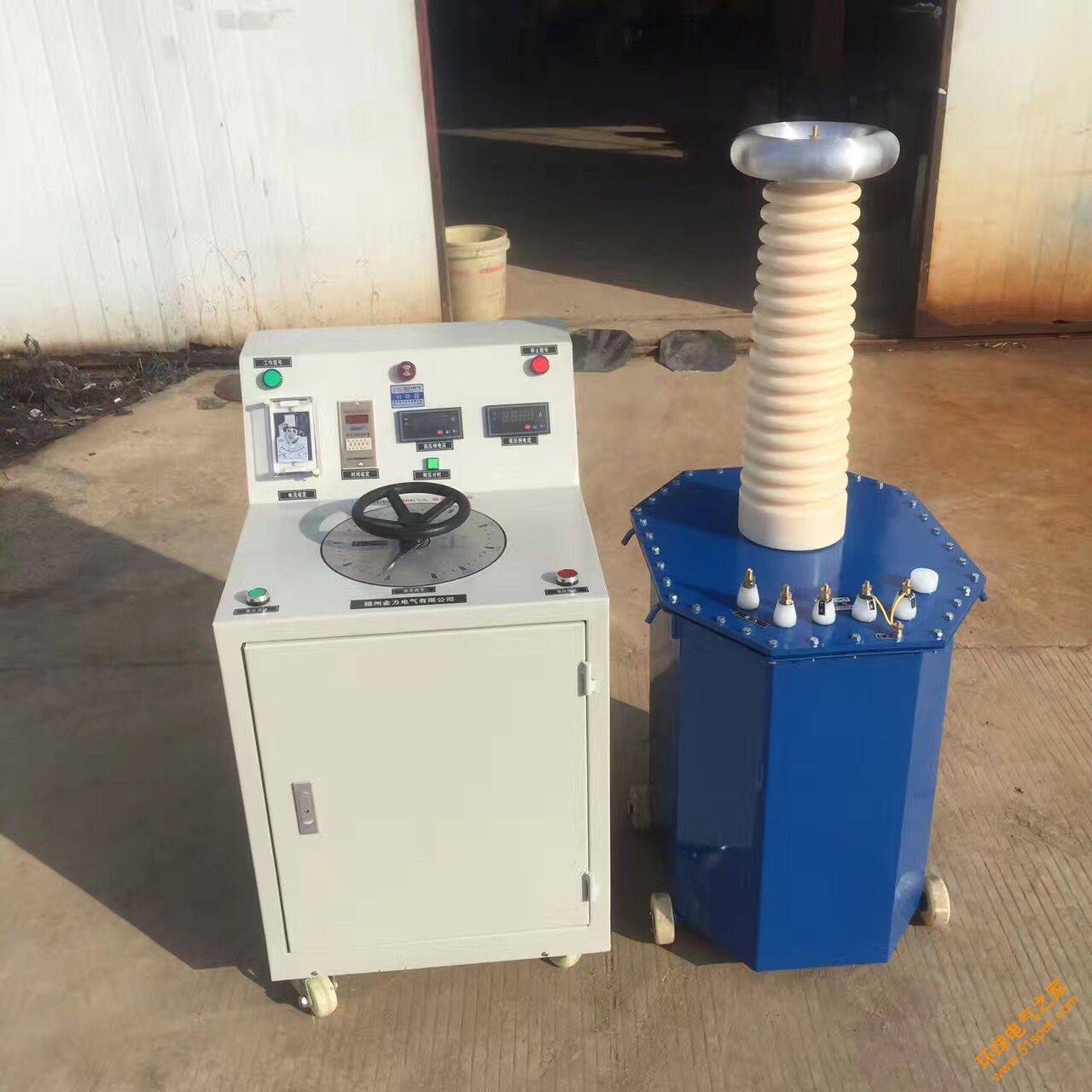

工頻耐壓試驗裝置用于對各種電器產品、電氣設備、絕緣材料等進行規定

電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電

壓的能力，是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門設

備，廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校，工頻耐壓試驗裝

置分為一體式裝置（30kV以下）和分體式裝置兩類，控制箱（臺）是由接觸式調壓器

（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成，它是通過

接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試

驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值，按試驗規

程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定

期進行交流耐壓試驗，工頻耐壓試驗裝置它是發電站、供配電系統及科研單位等廣大用

戶的基本試驗設備。

工作原理：

工頻耐壓試驗裝置控制部分由PLC 組態屏、高速Cortex 微處理芯片、16 位AD

采樣芯片、精密調壓器、調速電機以及高精度互感器等模塊組成，通過工頻AC220V

（10KVA 以上用380V）電源接入控制（臺），經處理芯片控制調壓器調節0～

220V/430V 電壓輸入到試驗變壓器初級繞組，根據電磁感應原理，在次級（高壓）

繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓，此工頻高壓經高

壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的2 倍，根據

回采的電壓電流進行智能調節，當出現異常情況，高速處理器會進行過流保護，切斷

主輸出回路，并給出聲光告警。
