    編程軟件是基于Windows的應用軟件，功能強大，主要用于開發程序，也可用于適時監控用戶程序的執行狀態。加上漢化后的程序，可在全漢化的界面下進行操作。

    1.安裝條件

    操作系統：Windows95以上的操作系統。

    計算機配置：IBM486以上兼容機，內存8MB以上，VGA顯示器，至少50MB以上硬盤空間。

    通信電纜：用一條PC/PPI電纜實現可編程控制器與計算機的通信。

    2.編程軟件的組成

    STEP7-Micro/WIN32編程軟件包括Microwin3.1；Microwin3.1的升級版本軟件Microwin3.1SP1；Toolbox（包括Uss協議指令：變頻通信用，TP070：觸摸屏的組態軟件TpDesignerV1.0設計師）工具箱；以及Microwin3.11Chinese（Microwin3.11SP1和TpDesigner的專用漢化工具）等編程軟件。

    3.編程軟件的安裝

    按Microwin3.1→Microwin3.1SP1→Toolbox→Microwin3.11Chinese的順序進行安裝。

    首先安裝英文版本的編程軟件：雙擊編程軟件中的安裝程序SETUP.EXE，根據安裝提示完成安裝。接著，用Microwin3.11Chinese軟件將編程軟件的界面和幫助文件漢化。步驟如下：（1）在光盤目錄下，找到“mwin_service_pack_fromV3.1to3.11”軟件包，按照安裝向導進行操作，把原來的英文版本的編程軟件轉換為3.11版本。（2）打開“Chinese3.11”目錄；雙擊setup，按安裝向導操作，完成漢化補丁的安裝。（3）完成安裝。

    4.建立S7-200CPU的通信

    圖1PLC與計算機的連接文本框:RS-485

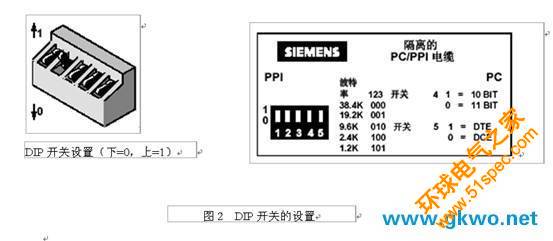

    可以采用PC/PPI電纜建立PC機與PLC之間的通信。這是典型的單主機與PC機的連接，不需要其他的硬件設備。如圖1所示。PC/PPI電纜的兩端分別為RS-232和RS-485接口，RS-232端連接到個人計算機RS-232通信口COM1或COM2接口上，RS-485端接到S7-200CPU通信口上。PC/PPI電纜中間有通信模塊，模塊外部設有波特率設置開關，有5種支持PPI協議的波特率可以選擇，分別為：1.2K，2.4K，9.6K，19.2K，38.4K。系統的默認值為9.6Kb/s。PC/PPI電纜波特率設置開關（DIP開關）的位置應與軟件系統設置的通信波特率相一致。DIP開關如圖2所示，DIP開關上有5個扳鍵，1、2、3號鍵用于設置波特率，4號和5號鍵用于設置通信方式。通信速率的默認值為9600bit/s，如圖2所示，1、2、3號鍵設置為010，未使用調制解調器時，4、5號鍵均應設置為0。

    5.通信參數的設置

    硬件設置好后，按下面的步驟設置通信參數。

    （1）在STEP7-Micro/WIN32運行時單擊通信圖標，或從“視圖（View）”菜單中選擇“通信（Communications）”，則會出現一個通信對話框。

    （2）對話框中雙擊PC/PPI電纜圖標，將出現PC/PG接口的對話框。

    （3）單擊“屬性（Properties）”按鈕，將出現接口屬性對話框，檢查各參數的屬性是否正確，初學者可以使用默認的通信參數，在PC/PPI性能設置的窗口中按“默認（Default）”按鈕，可獲得默認的參數。默認站地址為2，波特率為9600b/s。

    6.建立在線連接

    在前幾步順利完成后，可以建立與S7-200CPU的在線聯系，步驟如下：

    （1）在STEP7-Micro/WIN32運行時單擊通信圖標，或從“視圖（View）”菜單中選擇“通信（Communications）”，出現一個通信建立結果對話框，顯示是否連接了CPU主機。

    （2）雙擊對話框中的刷新圖標，STEP7-Micro/WIN32編程軟件將檢查所連接的所有S7-200CPU站。在對話框中顯示已建立起連接的每個站的CPU圖標、CPU型號和站地址。

    （3）雙擊要進行通信的站，在通信建立對話框中，可以顯示所選的通信參數。

    7.修改PLC的通信參數

    計算機與可編程控制器建立起在線連接后，即可以利用軟件檢查、設置和修改PLC的通信參數。步驟如下：

    （1）單擊瀏覽條中的系統塊圖標，或從“視圖（View）”菜單中選擇“系統塊（SystemBlock）”選項，將出現系統塊對話框。

    （2）單擊“通信口”選項卡，檢查各參數，確認無誤后單擊確定。若須修改某些參數，可以先進行有關的修改，再單擊“確認”。

    （3）單擊工具條的下載按鈕，將修改后的參數下載到可編程控制器，設置的參數才會起作用。

    8.可編程控制器的信息的讀取

    選擇菜單命令“PLC”，找“信息”，將顯示出可編程控制器RUN/STOP狀態，掃描速率，CPU的型號錯誤的情況和各模塊的信息。
