低壓斷路器（low-voltage circuit breaker）在交流電壓1200V、 真流電壓1500V及以下配電線路中能自動接通、承載和分斷電路電流的開關電器，又稱自動空氣開關、自動開關、自動斷路器。電路運行條件分為正常和非正常（如過載、短路、欠電壓等）兩種情況。一般用途的低壓斷路器可用于交流電路及直流電路中，有些斷路器專為交流或直流電路而設計，因此它只能適用于一種電路。低壓斷路器的主要技術參數有額定電壓、額定電流、脫扣器動作特性、分斷能力、短時耐受電流、限流能力、操作性能（機械壽命和電壽命）、允通能力等。

結構

低壓斷路器由觸頭系統、滅弧系統、過電流脫扣器、操動機構、框架或外殼及附件等組成。

觸頭系統用于通斷電路，并在接通位置時承載電流。有的低壓斷路接通位置時承載主電路電流，前者僅用于在接通位置時承載主電路電流，后者用于通斷電路是產生并承受電弧。

滅弧系統用于熄滅觸頭電弧，該電弧在觸頭通斷電流時產生的。

過電流流脫扣器與斷路器機械傳動機構相連，用以釋放鎖扣件使斷路器分斷。

操作機構包括斷路器動作的機械操作與傳動機構及防止合閘機構。防止合閘機構用于防止在聯鎖機構不允許合閘情況下誤合閘。

框架或外殼把以上各部分組合在一起，通常為金屬框架或塑料外殼。

附件作為斷路器功能的派生補充，為斷路器增加了控制手段和保護功能。內部附件包括負責觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器等；外部附件包括電動操動機構、釋能電磁鐵、轉動操作手柄、加長手柄、手柄閉鎖裝置等。

工作原理

圖1所示為一個三極低壓斷路器原理示意圖。斷路器的主觸頭。串聯于三相電路并處于接通狀態，傳動桿由鎖扣傳動桿由鎖扣傳動桿由鎖扣鉤住，分斷彈簧受到拉伸。當電路電流超過一定時過電流脫扣器的銜鐵吸合，頂桿向上運動將鎖扣頂開，分斷彈簧使觸頭分斷。當電路電壓降低至一定值時，失電壓脫扣器的銜鐵釋放，將鎖扣向上頂開，使觸頭分斷。分勵脫扣器由控制電源供電，可以根據操作人員的令或其他信號使線圈通電，其鐵芯向上運動并驅動斷路器觸頭分斷。

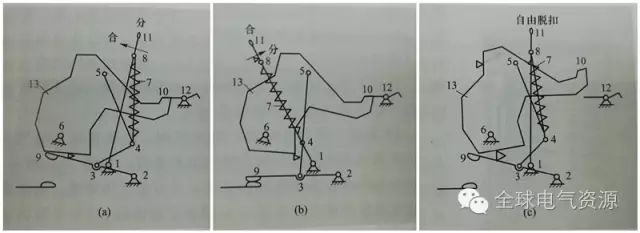

低壓斷路器的分斷能力較高，主要是其操動機構為典型的五連桿機構，其分合閘過程是一個瞬間的動作過程，包含高速的碰撞。低壓斷路器分閘時，操動機構處于圖2(a)所示的位置，合閘時，作用到手柄11上的操作力通過彈簧7傳遞到連桿機構的4點，并帶動機構快速運動，低壓斷路器快速合閘，達到圖2(b)所示的位置。在短路電流產生而脫扣器未動作之前，如果電動斥力足夠克服觸頭預壓力和觸頭重力，動觸頭可被斥開一定的角度，當短路電流引起鎖扣12轉動時，在分斷彈簧7作用下，跳扣13繞軸6逆時針轉動，5點成為活點，同時連桿3一4、4一5脫離死區，變成五連桿機構，觸頭快速分斷，低壓斷路器脫扣。由于五連桿機構有兩個自由度，低壓斷路器在脫扣狀態下，觸頭處于打開位置，如圖2（c）所示，此時斷路器無法閉合。

圖2 低壓斷路器處于分閘、合閘、脫扣狀態時的操動機構示意圖

(a）分閘狀態；(b）合閘狀態：(c）吸扣狀態

1、2、6一轉軸；3—4一下連桿；4一5一上連桿；

7一彈簧；8—彈贊與手柄連接點；9一觸頭：

10一鎖扣與跳扣連接點；11一手柄；12—鎖扣；13一跳扣

分類

低壓斷路器分類方法有多種：

①按用途可分為配電線路用、電動機用、照明線路用和漏電保護（剩余電流動作）用斷路器等。

②按在短路情況下的使川類別可分為A類和B類。A類斷路器在短路情況下無選擇性保護所需要的人為短延時，因而無短時耐受電流要求；B類斷路器在短路情況下，可實現選擇性保護，有人為短延時，因此有短時耐受電流要求。

③按極數可分為單極、二極、二極、四極斷路器。單極斷路器用于交流單相線路，二極斷路器用于單相或兩相線路，三極斷路器用于三相線路，四極斷路器用于三相四線制線路；而用于直流電路的僅有單極和二極斷路器。

④按結構形式可分為萬能式（框架式）斷路器、塑料外殼式斷路器、小劃斷路器。萬能式斷路器和塑料外殼式斷路器主要用于低壓配電線路過載、短路或欠電壓保護．也可用于不

頻繁接通和分斷電路，而小型斷路器主要用于終端配電系統導線和家用電器過載與短路保護。

⑤按電流性質可分為交流、直流和交直流斷路器。一般的低壓斷路器可在交流電路及直流電路中工作。在大功率直流電路中需使用直流快速斷路器，這種斷路器的動作時間極短．靈敏度高．限流能力強，能較好地保護硅整流裝置。

⑥按有無限流作用分為限流式和非限流式。限流式斷路器帶有電動斥力快速脫扣機構，分斷時間短．電路發生短路時，短路電流還沒有上升到址大值，斷路器觸頭已分斷，它對短路電流有限流作用，大大減輕了短路電流對電氣設備產生的破壞作用。非限流式斷路器無法限制短路電流的增長，承受短路電流時間長，因此分斷能力低。另外，低壓斷路器還可以按傳動方式、脫扣器種類等分類。

發展趨勢

低壓斷路器將向大容量、高性能和智能化方向發展。限流技術和滅弧技術使低壓斷路器的短路分斷能力不斷提高?？s短選擇性保護時間，可以降低電氣設備動穩定和熱穩定要求，實現全范圍選擇性保護，從根本上避免低壓配電系統越級跳閘和故障級斷路器正常分斷后上級斷路器同時分閘的問題。微處理器的應用使低壓斷路器具有智能保護與控制功能?，F場總線技術的應用使低壓斷路器成為網絡電器，實現雙向通信與遠程監控功能。
