• 關鍵詞：                                                                水電站最小下泄流量在線監控                                                                水文水資源

• 摘要：“水電站最小下泄流量在線監控”是指為滿足維持河道的基本生態功能和群眾生產、生活及其它用水需求，所需要水電站下泄的最小流量。近年來，我國水電建設發展迅速，為促進地方經濟和社會發展發揮了重要作用，但隨之帶來的生態問題也不容忽視。一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸，一定程度上影響了河流的正常生態功能和群眾的生產、生活。

案例分享：

福建省水電站生態泄流及監控系統—雙平臺上報解決方案

 為推動福建省綠色水電發展，有效落實河道生態流量，改善河道生態環境，加強水電站生態泄流設施改造，監控數據傳輸及監控平臺聯網等工作的順利進行，2018年福建省水利廳、福建省經濟和信息化委員會、福建省環境保護廳聯合印發了《福建省水電站生態泄流及監控技術指導意見》，意見要求所有安裝在線設備的水電站，數據都需要上報到福建省的平臺；另外，由于下泄流量數據涉及到對水電站的考核，水電站負責人還需要本地查看自己水電站上報到福建省平臺的數據以及視頻圖像，為此平升提供了如下解決方案：

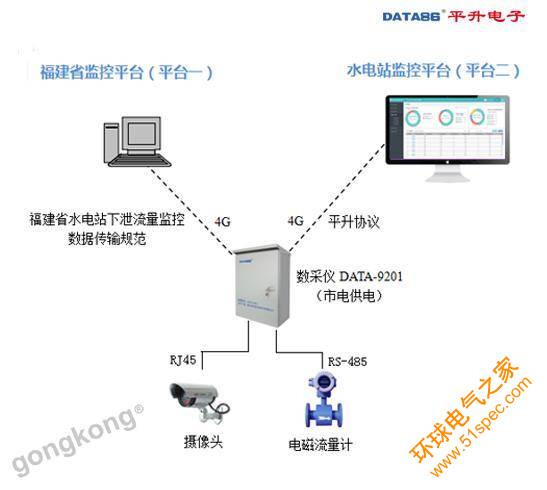

方案一：

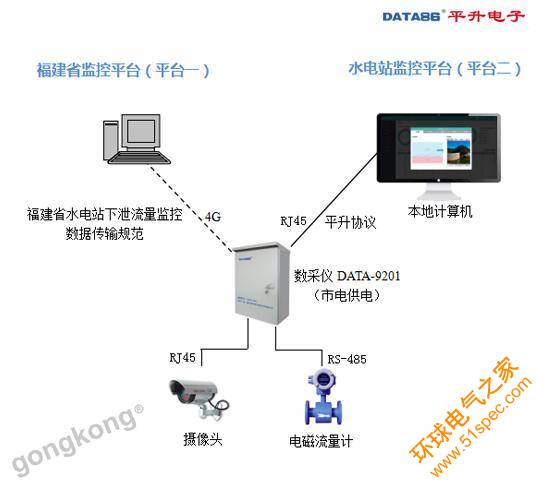

方案二：

福建省平臺（平臺一）：數采儀按福建省水電站下泄流量監控數據傳輸規范要求把數據上報到省平臺。

水電站本地監控平臺（平臺二）：由平升提供平臺軟件，采用2種部署方式，各水電站根據自身情況選擇其中一種。本次項目中部分測站選擇了方式一、部分測站選擇了方式二。

1、本地通過網口通訊：因本地計算機和數采儀都在水電站內，距離很近，平升數采儀內置網口與計算機直接通過局域網連接，直接查看數據。這種方式的優點是成本低、簡單方便，缺點是只有局域網內計算機才能查看數據和視頻。

2、租用具有外網固定IP地址的服務器或者云平臺，此種部署與省平臺方式基本一致，優點是網頁瀏覽即可查看數據和視頻，同時支持手機APP軟件，方便管理者隨時隨地查看自己所管轄水電站的數據。缺點是租用服務器或云平臺產生一定的費用（服務器約1~2萬元/年，云平臺約0.2~0.8萬元/年）。

  平升數采儀在解決方案中發揮了重要作用，該設備具備4G全網通、定時拍照、液晶顯示、手機藍牙維護、自動報警，對接海康威視、大華等主流攝像頭、兼容所有市場上電磁、超聲波等類型流量計、一機雙發（不同通訊協議平臺）等功能特點，還可以根據客戶需求更改配置、功能。

總結：

  目前少數廠家能支持數據上報福建省平臺，只要遵循省里的通訊標準即可，但是支持雙平臺、不同標準通訊協議上報數據，而且視頻和數據能同時查看的廠家鳳毛麟角，平升公司一直堅持自主研發，通過認真分析客戶需求和對產品的不斷鉆研，解決了福建省水電站生態泄流系統中需要雙平臺上報這一問題。

【名詞解釋】

 “水電站最小下泄流量”是指為滿足維持河道的基本生態功能和群眾生產、生活及其它用水需求，所需要水電站下泄的最小流量。

【需求背景】

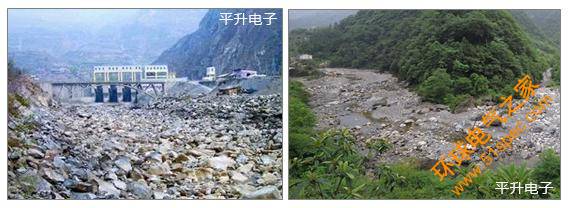

  近年來，我國水電建設發展迅速，為促進地方經濟和社會發展發揮了重要作用，但隨之帶來的生態問題也不容忽視。一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸，一定程度上影響了河流的正常生態功能和群眾的生產、生活。

  為保護河流生態環境，推動水資源科學、合理、有序開發和可持續利用，各地水利和環保部門相繼出臺措施對不滿足生態流量下泄要求的水電站責令整改或掛牌督辦。
平升電子水電站最小下泄流量在線監控是重要的長效監督、管理手段，為主管部門隨時掌握各水電站的流量下泄情況、保障下游河流的生態用水需求發揮了重要作用。

【系統構成】

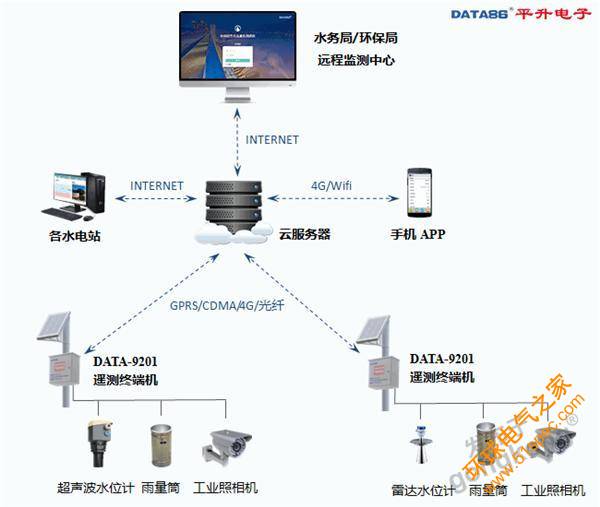

系統構成示意圖

【監測方式】

1、監測斷面設置
對水電站下泄流量的監測，可在電站泄水口設立監測點，安裝在線監測設備；也可在電站下游附近選擇河道斷面作為監測斷面，安裝在線監測設備，監測下泄流量;
對于河床式或壩后式水電站，監測斷面應設置在發電廠房尾水下游；
對于引水式水電站，監測斷面應分別設置在發電廠房尾水下游和水庫大壩下游。

2、監測內容
水電站下泄生態流量監測以水情自動監測為主，主要監測參數為水位、流量（多通過水位—流量關系曲線計算得出），還可以集成雨量監測、水質監測、圖像/視頻監控、閘門監控等功能，為流域生態保護、水政管理、水文水資源監測等提供服務。

3、監測設備
在線監測設備主要由DATA-9201型遙測終端機、超聲波/雷達水位計、雨量筒、工業照相機等組成，采取一桿式安裝、太陽能或市電供電。

【系統功能】
 ◆實時監測各水電站下泄斷面的水位、流量、降雨量等數據。
 ◆定時或實時上傳各水電站下泄斷面的現場圖像或視頻（視通信方式）。
 ◆水位/流量過低、監測設備異常時自動報警。
 ◆通過矢量地圖宏觀展示測點分布位置、運行狀態、報警狀態。
 ◆監測數據、圖像、視頻自動存儲，方便歷史查詢、事故追溯。
 ◆自動統計日、月、年等時段歷史數據，通過報表、曲線圖、柱狀圖等多種形式展現；
  支持數據/報表導出為Excel或直接打印輸出。
 ◆遠程管理在線監測設備：修改數據采集、上報頻率或升級程序等。
 ◆通過數據庫、OPC等多種形式對接上一級監控平臺。

【系統特點】
1、多種通信方式可選（依監測需求和現場網絡條件確定）
 ●GPRS/CDMA
 ●3G/4G
 ●光纖/ADSL

2、支持多種行業通信規約
 ●《水文監測數據傳輸規約（SL651-2014）》
 ●《水資源監測數據傳輸規約（SZY206-2016）》
 ●《污染源在線自動監控（監測）系統數據傳輸標準（HJ/T212-2017）》
 ●《污染源在線自動監控（監測）系統數據傳輸標準（HJ/T212-2005）》
 ●其它特殊規約可定制開發

3、支持多中心上報
  ●區/縣級監控中心
  ●市/省級監控中心
  ●水電站業主自建監控中心
