摘要：橋梁是重要的大型民用基礎設施之一，由于損傷積累和自然老化，其安全性和可靠性都存在著巨大隱患，管理部門對橋梁安全監測的需求日益突出。為滿足上述需求，國內一知名橋梁支座生產廠家與平升公司結合并共同設計了一套“橋梁安全在線監測系統”。該系統可對橋梁支座承壓工況進行遠程監測，對橋梁安全狀態進行跟蹤和診斷，在事故預警、橋梁養護、橋梁維修方面發揮了重要作用。
需求概述
橋梁是重要的大型民用基礎設施之一，由于損傷積累和自然老化，其安全性和可靠性都存在著巨大隱患，管理部門對橋梁安全監測的需求日益突出。
為滿足上述需求，國內一知名橋梁支座生產廠家與平升公司結合并共同設計了一套“橋梁安全在線監測系統”。該系統可對橋梁支座承壓工況進行遠程監測，對橋梁安全狀態進行跟蹤和診斷，在事故預警、橋梁養護、橋梁維修方面發揮了重要作用。
現場設備選型
橋梁支座是連接橋梁和橋墩的重要部件，其承受的壓力通常在0-65MPa范圍內，壓力傳感器和遠程監測設備均需在支座處安裝。
★壓力變送器：
選用無腔壓力變送器，量程0-80MPa；精度：0.2%F.S；輸出信號：4-20mA，用于感知支座的受力變化。
★遠程監測設備：

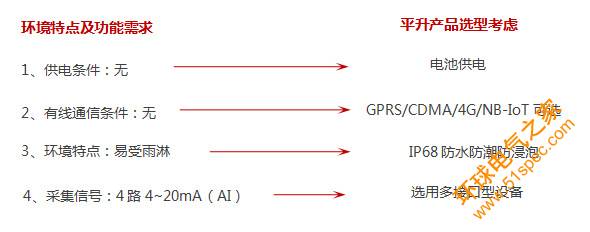

綜合以上考慮，遠程監測設備選用了DATA-6312型電池供電遙測終端RTU，完美滿足了上述需求。
因無腔壓力變送器為無源變送器，其供電電源由電池供電遙測終端RTU提供且僅在采集壓力數據的瞬間供電，最大程度節省電能。
備注：DATA-6312型電池供電遙測終端RTU的接口非常豐富，模擬量(AI)+開關量(DI)≤16路；串口(COM)+脈沖(PI)≤6路；另還有3路開關量輸出接口(DO)。

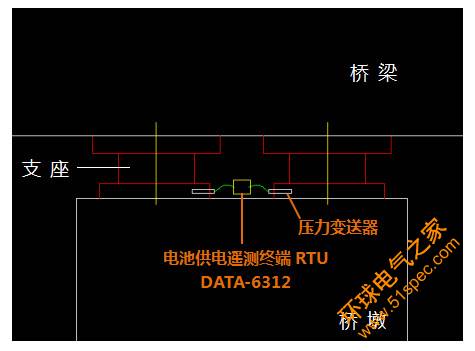

現場設備安裝示意圖
產品應用示意
系統主要功能
1、實時監測橋梁支座壓力數據，壓力異常時自動向監測中心軟件和手機APP發送預警信息。
2、監測中心軟件具備數據實時顯示、故障預警、數據存儲、報表和曲線分析等功能。
3、監測系統可及與其它應用平臺實現數據共享服務，支持OPC接口和WebService服務。
4、數據監測模式
◆定時主動上報：電池供電遙測終端RTU按照設定的時間間隔定時上報壓力監測數據。
◆報警觸發上報：當壓力數據超限或變送器發生故障時，電池供電遙測終端RTU立即上報告警信息，確保異常信息的及時傳送。
