HUBER + SUHNER 單試驗臺多工況分析
無論是火車還是汽車，在能源轉換方面，未來的趨勢將是電氣化的。電氣化鐵路網，混合動力和電動汽車正變得越來越重要。此外，在航空領域，飛機電氣化趨勢也在不斷增長。HUBER + SUHNER (H + S) 高質量連接技術，使這種趨勢成為可能。
HUBER + SUHNER 開發和生產用于數據和能量傳輸?shù)碾娎|、連接器和電纜系統，提供各種高頻和低頻技術以及光纖產品。
問題
充電站的電纜必須承受各種負載，需要在很長一段時間內可靠地工作。
解決方案
HUBER + SUHNER, 世界互連技術的領導者，使用最先進的自動化測試設備與機器人來測試其電纜，能夠評估各種各樣的負載情況。HBM 測量鏈用于獲取高精度的測量數據。
結果
電纜的現代測試概念使得能夠?qū)Τ潆娬局械碾娎|進行準確和可靠的壽命分析 - 這為電氣化未來做出了重要貢獻。

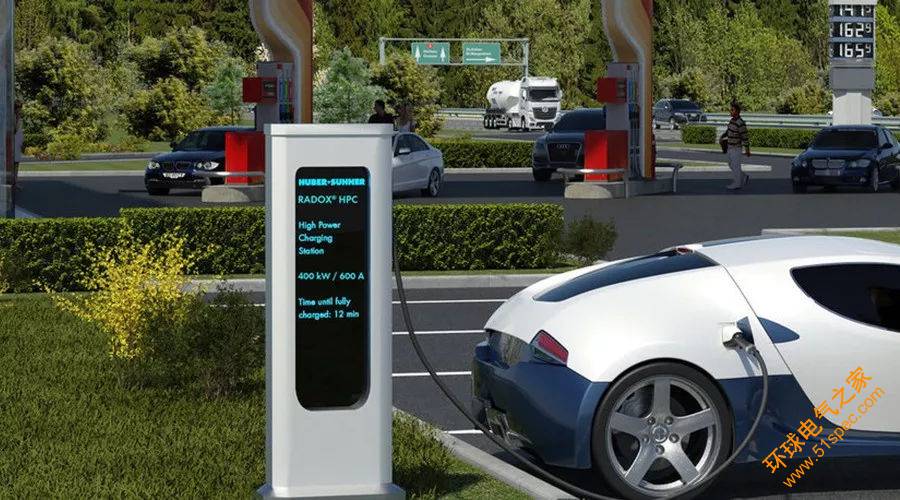

HUBER + SUHNER RADOX? 電纜及其在 HPC 高功率充電系統中的應用
在充電站，電纜和電纜連接在其整個壽命中都暴露于強振動、極端溫度和侵蝕性流體中。電纜和系統的使用質量、壽命和耐溫性要求很高。RADOX? 多芯電纜具有高電阻和耐熱性。專門用于緊湊和輕質高性能充電設備。
為了確保在充電站中長期使用，需要在折磨臺上對電纜進行拉伸測試，并經受數百萬次的循環加載。

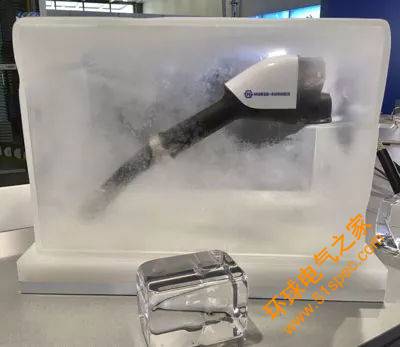

充電站中的電纜連接需要承受極端環境的考驗。
測試臺

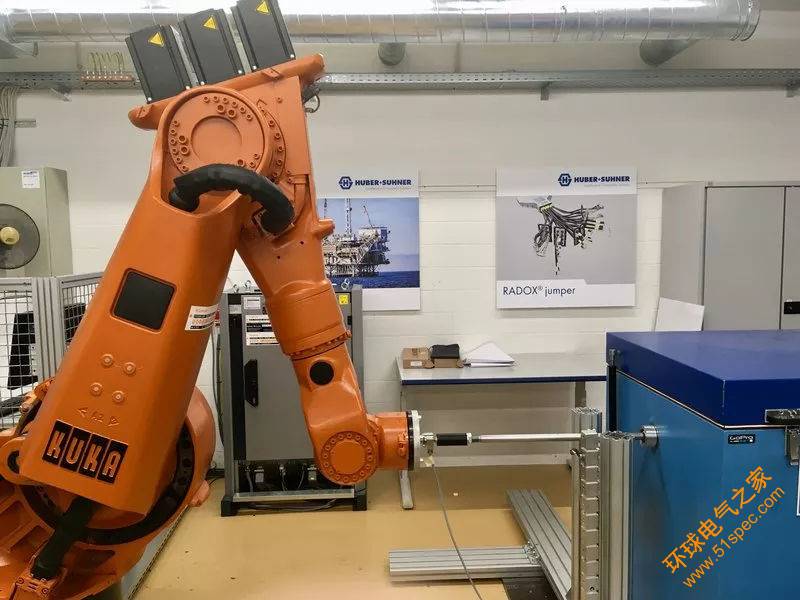

現代臺式機器人為電纜預定義載荷。并在不同的環境溫度下和不同的氣候室中加載不同的載荷分布。在測試過程中需要對電纜進行目視檢查，以確定絕緣護套表面可能的變化。
為了獲得穩定且可追溯的測量數據，HBM 的完整測量鏈被用于長期測試——從高精度傳感器到數據采集和軟件，確保可獲得不中斷的可靠測量數據。

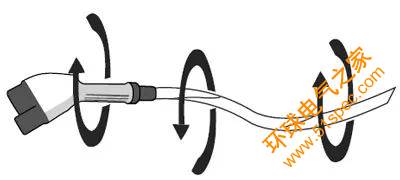

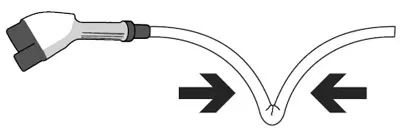

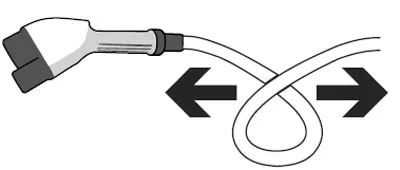

H+S公司的技術人員T.-M.Schmid 先生認為，現代機器人的使用為試驗臺自由應用開辟了新的領域。例如，可以覆蓋多個負載情況；包括彎曲試驗、扭轉試驗還是完整的1∶1模擬運動，所有可能的負載情況都可以在工作機上實現。

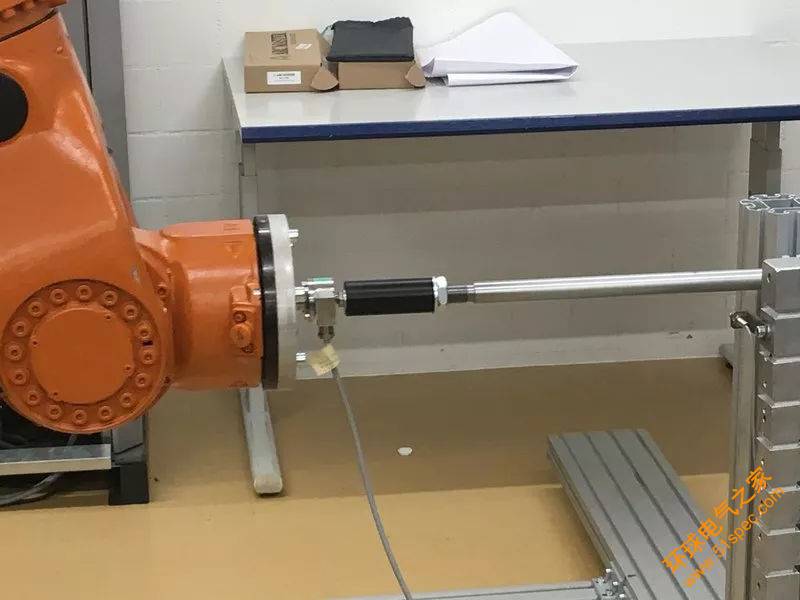

訣竅是查找并記錄相關的測量點和量，以檢測電纜中的材料變化。為此，需要使用力、扭矩、旋轉角度和溫度的傳感器，并采用 HBM QuantumX 數據采集系統和 CATMAN? 軟件進行數據采集和分析。

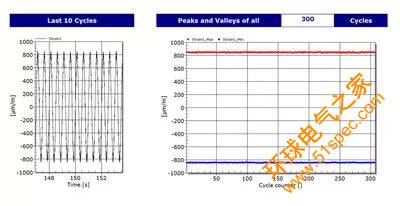

采用 catman? 進行疲勞分析：分類方法（峰谷分析）
長期試驗必須最大程度地確定發生的最大力或扭矩。為此，需要采集高精度和高動態的模擬信號并數字化。由于測量需要幾個月，大量的原始數據必須進行分析。
數據采集軟件中的智能數據簡化方法，只存儲傳感器信號的相關最小值和最大值，從而能夠進行極大的數據精簡。同時運行循環計數器來評估最小值和最大值。在給定的循環次數（通過智能觸發器）后，可以停止測試。最小值和最大值的統計趨勢也同時進行在線分析，并進行事件或警報監視。在最簡單的情況下，報警信息可觸發向移動電話進行信息推送、激活相機、存儲所有原始數據等。
在測量期間，采用固定性周期。因此計數器不受影響。為了停止測量，通常將最小值或最大值定義的最大變化作為停止觸發器。電纜的使用壽命取決于實際負載周期的數量。因此不需要編程，即可實現這種要求的測量和測試任務。電氣化趨勢需要智能解決方案。H+S 在這里做出重大貢獻。HBM 為這一過程提供了支持，為電氣測試以及電池的性能和效率分析提供了完整解決方案。
