如何使用gxworks2（與gxdeveloper基本通用）創建簡單的sfc（順序功能圖）指令。下面以做一個案例來介紹。
1打開編程軟件gxworks2
創建一個新文件，PLC選擇fx2n（plc類型隨意），程序語言選擇sfc。最后點擊確定。
確定后會出現下圖，其中塊類型一定要選擇梯形圖塊。然后點擊執行.
繼續執行，如下圖
2編寫初始化指令。在軟件右側輸入程序，如圖。最后在轉換/編譯
m8002為plc運行初始化，s0-s9為初始化專用的狀態繼電器，（詳情參照用戶手冊）
4.新建數據右擊圖中位置，并選擇新建數據，如圖
新建數據出現下圖，直接確定就可以。之后出現選擇項，塊類型選擇sfc，在執行。
的圖二
5編寫程序框架。執行后出現下圖，然后編寫程序。
圖中左側，數字為1的地方，就是剛才編寫的第一個指令，s0。基本不需要理會他的。
將鼠標放在2上，按鍵盤上的enter鍵出現下圖
按照默認直接確定，接著按鍵盤上的enter鍵出現下圖.下圖中的2有問號，它代表轉換條件，即當條件滿足時執行下一條指令。
圖中的10及狀態繼電器的編號，可以修改，比如改成22然后確定。如下圖。

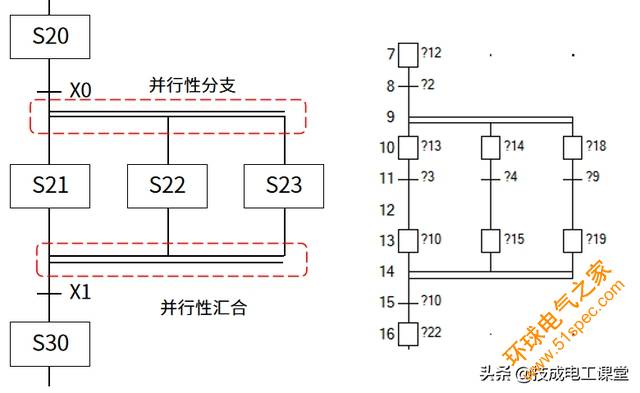

這樣來回確定，就組成如下圖的文件。
在上圖中的8完成后，按下確定時，選擇項改為jump，如下圖，此時程序框架基本完成。
在上圖中jump后面填寫的數字表示返回哪個狀態，一般情況是選擇返回初始狀態。
6編寫最后的程序
如上圖中，2、5、8是轉換條件，4、7是執行步驟，下面做出2、4來介紹。點擊2處編寫指令，然后轉換編譯，如圖
點擊4處，編寫指令，然后轉換編譯，如圖
其他的以此類推。當所有指令編寫后，在轉換所有程序，程序寫完，最后保存。??其他的以此類推。當所有指令編寫后，在轉換所有程序，程序寫完，最后保存。
這樣一個案例做好了
