【導讀】亞馬遜網站上一款由Besteker制造、售價45美元的1D無線條碼掃描槍設計精美，外觀高端大氣，拆開來卻發現一些部件沒有零件號，個別部件安裝馬虎、連引線都沒有修剪整齊。但是瑕不掩瑜，事實上這款掃描槍的設計充滿創意，尤其是里面的鏡中鏡，讓人眼前一亮……

掃描槍的應用已經深入到人們生活的每一個角落，快遞、超市、工業應用，無處不在。

最初的掃描槍是通過數據線與電腦或POS機來傳輸數據的。隨著技術的進步，無線掃描槍今天已經隨處可見，一般通過藍牙、WiFi等傳輸數據，不受數據線電纜長度的限制。

無線掃描槍不需要連接線就可完成掃描條碼并傳送到服務器的任務，其實這一功能用手機也可以實現，小編在手機安卓市場就搜到了數款免費的條碼掃描應用，可以達到無線掃描槍的效果。

當然，一分價錢一份貨，在正規的應用場合，小編建議還是要使用高質量的掃描槍。如今市場上有著成百上千種不同的掃描槍，根據品牌、性能、類型的不同，價格可相差數十倍。無線一維掃描槍的價格就在幾十至幾千元不等。

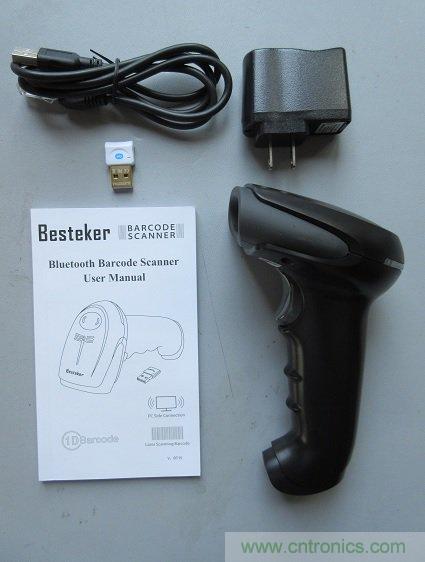

這里要拆解的是由Besteker制造、在亞馬遜上售價45美元的1D無線條碼掃描槍。

掃描槍，發現里面鏡中有鏡" height="261" width="600"/>

這款手持式條碼掃描槍僅重300克，外殼由光滑的塑料制成，堅固耐用，設計符合人體工程學。

掃描槍頂部的塑料蓋用兩個小螺釘固定在主體上。打開蓋子，首先映入眼簾的是三個PCB：一個用于藍牙發射器，一個用于激光二極管，最后一個嵌在掃描槍手柄中，用于觸發器和電池。

掃描槍，發現里面鏡中有鏡" height="466" width="600"/>

掃描槍中有三個PCB

取出掃描槍的所有組件

下面看看這三個PCB分別包含哪些重要組件，以及會有哪些特別的發現！

激光二極管PCB

激光二極管PCB組件

激光二極管PCB的主要組件和一些發現：

• LM324DG運算放大器；

• 環氧樹脂，用于將組件/螺母固定在位；

• PCB邊緣是手工修剪的，說明在最終的設計之前未完成3D分析；

• 電感器，從安裝的樣子來看，很可能這個特殊的電感器是最后一刻才裝上的，因為它沒有零件編號，安裝馬虎，連引線都沒修剪整齊；

• 兩個鏡子，沒有零件號；

• 激光二極管和激光檢測器，沒有零件號。

把激光二極管PCB圖放大一些。

激光二極管PCB的主要部件

從上圖中可以看到有兩個鏡子（一個固定，一個可移動）、一個激光二極管和一個激光檢測器/傳感器。再仔細看看這兩面鏡子。

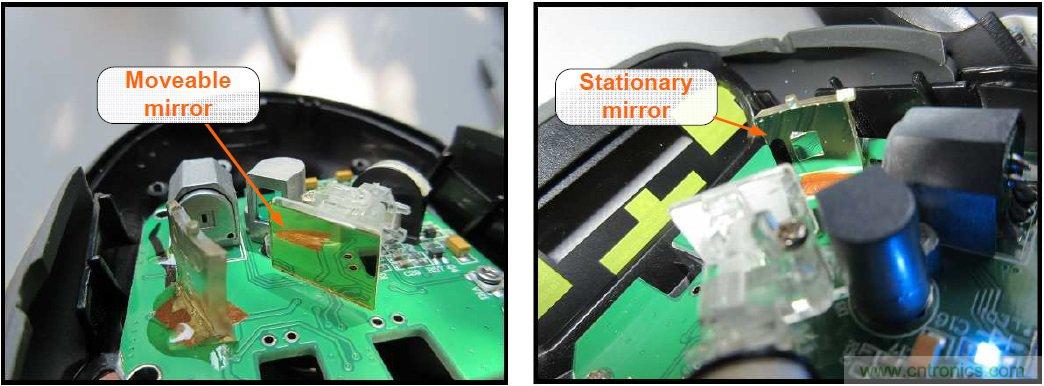

激光二極管PCB中的兩面鏡子

這兩面鏡子都有金屬涂層，看起來是金或銅。根據photonics.com，“...鏡子的導熱能力很重要，掃描槍通常使用金屬基板，因為金屬比玻璃的傳導性更好。” 此外，“銅和金僅在紅色和紅外光譜區域有用”。

注意，固定鏡子中還有一個鏡子。

按下觸發器讓設備通電，聽到嗶的一聲，說明有電，PCB被激活了：LED打開，“可移動”鏡子開始振蕩，激光二極管發光。 很炫酷吧！

條碼掃描儀通電

再來看一看“鏡中鏡”。 從下圖可以看出，激光二極管對準固定鏡中的小鏡子，小鏡子將激光引到振蕩鏡上，就“產生”了掃描激光。

激光對準靜止鏡中的小鏡子

那么，鏡子是怎樣振蕩起來的呢？

關鍵在于使用了永磁體和電感器。永磁體連接到用于固定鏡子的塑料片的尾部，電感器是那個黑白的大圓形部件。電流通過電感器時產生磁場，反過來會影響/移動永磁體。產生“振蕩”的竅門是快速循環通過電感的電流，從而快速輪轉磁場（開-關-開）。

移動磁鐵的振蕩速率是多少呢？將邏輯分析儀連接在電感的一根引線和地之間，可以看到，電感器每?25Hz充電一次。 因此，鏡子以相同的頻率振蕩，每秒25次。

電池PCB

電池PCB組件

無線條碼掃描槍的“大腦”是在電池PCB上，但是這個PCB上的多數組件沒有任何標記。

• 齒形 PCB明顯裝歪了，估計是裝配過程中缺乏質量控制所致；

• NPN晶體管（上面標著1AM）只是通用型晶體管；

• 處理器：作為系統的大腦，該部件上沒有任何標記。可能這個IC是定制的，所以漏了IC標記；

• “未知IC”上的標記似乎被人為地磨掉了！

• 開關和音頻報警器上沒有任何零件標記；

• 內存IC上標有ATMLH536。

藍牙PCB

藍牙PCB用的似乎是現成的藍牙齒形PCB。

掃描槍，發現里面鏡中有鏡" height="700" width="600"/>

藍牙PCB

該PCB只有兩個IC：

• Cypress公司的BCM20730是藍牙IC，據稱是可用于無線輸入設備的單芯片收發器；

• 雖然STMicroelectronics器件上標有4HDR8和K645，但卻找不到關于該器件的任何數據表。雖不能完全確定，但這個IC十有八九是一個存儲（閃存）器件；

• 所用的晶體是一個24.000MHz的器件。

總結

拆解這個1D無線條碼掃描槍是一個讓人愉悅的過程。雖然拆解中發現掃描槍在組裝過程中有些缺乏質量控制，但是不可否認，這個手持式條碼掃描槍是精心設計和創新的產品，尤其是其中的振動鏡！

附錄：Besteker無線1D條碼掃描槍規格參數

物理參數：

• 尺寸：165mm x 70mm x 98mm

• 重量：300g

• 充電接口：RJ45插頭

• 外殼材料：ABS + PC

性能參數：

• 光源：可見激光二極管，波長650nm

• 觸發模式：手動

• 掃描模式：單行掃描

• 掃描速度：150±2次掃描/秒

• 分辨率：> 4密耳

• 錯誤率：1/5千萬

• 發射頻率：2.4G藍牙

• 發射距離：10m（可見距離）

• 提示模式：蜂鳴器和LED

• 激光安全等級：EN60825-1，Class 1，National Class 1激光安全標準EMC

• EMC：EN55022，EN55024

• 電氣安全：EN60950-1

環境參數：

• 光強度：3000-12000勒克斯

• 溫度：0°C ~ 50°C（運行）/ -40°C ~ 60°C（存儲）

• 包裝級別：IP52

電氣參數：

• 充電時間：2小時

• 充電電壓：5VDC（±5％）

• 功率：100mW

• 電流：20mA（運行）/<20mA（待機）

轉載自電子技術設計，本文部分內容來源于Nick Davis的 [Teardown Tuesday: Bluetooth-Enabled Cordless Barcode Scanner]，由Jenny Liao編譯整理。
