IEC（國際電工委員會）1994年5月公布了可編程控制器標準（IEC1131），其中第三部分（IEC1131-3）是PLC的編程語言標準。該標準詳細說明了句法、語義和5種PLC編程語言的表達方式，分別是梯形圖（LadderDiagram）、指令表（InstructionList）、順序功能圖（SequentialFunctionChart）、功能塊圖（FunctionBlockDiagram）、結構文本（StructuredText）。
三菱FX系列PLC的編程語言主要有梯形圖、順序功能圖及指令表。在步進指令編程中采用的順序功能圖的編程語言也稱狀態轉移圖，梯形圖是PLC最主要的編程方式。
1.梯形圖（LD）
梯形圖（LadderDiagram）程序設計語言是用圖形符號來描述程序的一種程序設計語言。這種程序設計語言采用因果關系來描述事件發生的條件和結果，每個梯級是一個因果關系。在梯級中，描述事件發生的條件表示在左邊，描述事件發生的結果表示在右邊。梯形圖編程語言是由電氣原理圖演變而來的，它沿用了電氣控制原理圖中的觸點、線圈、串并聯等術語和圖形符號，比較形象直觀，并且邏輯關系明確，因此熟悉電氣控制的工程技術人員和一線的工人師傅非常容易接受。
下圖（a）所示是某個電氣控制線路中帶自鎖的長動控制電路，下圖（b）所示的PLC梯形圖可以完成圖（a）的控制作用。兩種圖形很接近，但也有些區別。梯形圖中沒有實際的繼電器，只是存儲器的存儲位，也稱為軟元件，當它的邏輯為“1”時，表示繼電器線圈通電或者表示動合觸點閉合、動斷觸點斷開。
(a)電氣控制原理圖(b)PLC梯形圖兩種控制圖
2.指令表（IL）
PLC的指令是一種與微機匯編語言中的指令極其相似的助記符表達式，由指令組成的程序叫做指令表（InstructionList）程序。FX2N系列PLC共有基本指令27條，步進指令2條，應用指令128條。不同廠家PLC指令的助記符有所不同，但基本的邏輯與運算的指令功能可以相通。
每條指令都由步序號、操作碼和操作數組成。步序號為指令的步數，每條指令都有規定的步長，程序的步數從0開始，最大步序由程序存儲器的容量決定。操作碼是用助記符表示要執行的功能，操作數（參數）表明操作的地址或一個預先設定的值。
指令表程序較難閱讀，其邏輯功能不如梯形圖直觀，但輸入方便。由于指令表的邏輯關系很難一眼看出，所以在設計時一般使用梯形圖語言。表5.1就是上圖(b)所對應的程序指令。

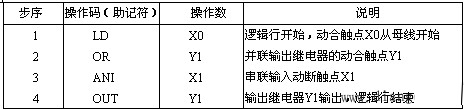

表5.1指令語句表
3.順序功能圖（SFC）
順序功能圖（SequentialFunctionChart）又叫功能表圖，也稱狀態轉移圖，是一種位于其它編程語言之上的圖形語言，它主要用來編制順序控制程序，在第7章中將作詳細介紹。順序功能圖提供了一種組織程序的圖形方法，在其中可以用其它語言嵌套編程。順序功能圖表示程序的流程，常用來編制順序控制類程序，主要由步、有向連線、轉換條件和動作組成，如圖所示。
