前言

在止水帶生產過程中，目前國內廠家采用的方法為人工測量法。具有滯后性，且易造成變形，使得測量不準確，為生產維護和使用帶來諸多不便。而激光測量的方法，測量精度完全可以滿足止水帶生產的需要。其亦屬非接觸式在線測量，且無輻射性危害、成本低、實用性強。因此它非常適合于在止水帶廠應用。

1、測量原理

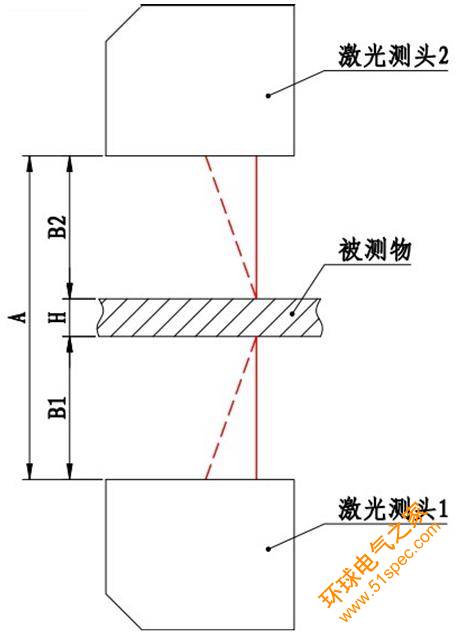

激光測厚的原理如所示。圖中激光測頭1和激光測頭2以固定間距A相對布置，工作時激光測頭1發射一束激光照射被測物的下表面，下表面光斑的漫反射光再返回到激光測頭1內的CMOS或CCD芯片上，通過對CMOS或CCD芯片上光斑的位置分析和計算，可以得到激光測頭1到被測物下表面的實際距離B1；同理可以得到激光測頭2到被測物上表面的距離B2。用兩個測頭之間的間距A減去兩個測頭到被測物上、下表面的距離B1、B2即可得到被測物的厚度H。

2、系統組成

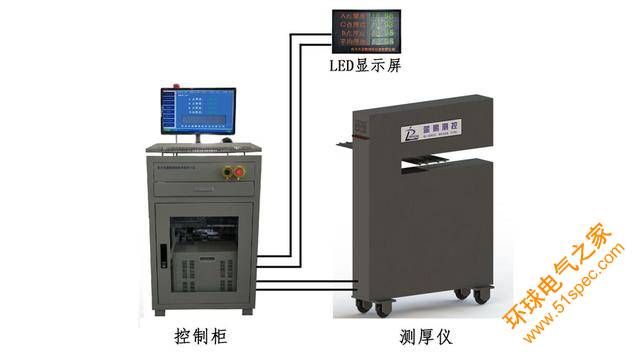

整套設備主要包括測厚儀、主控機柜、大液晶顯示屏三部分。

2.1、測厚儀

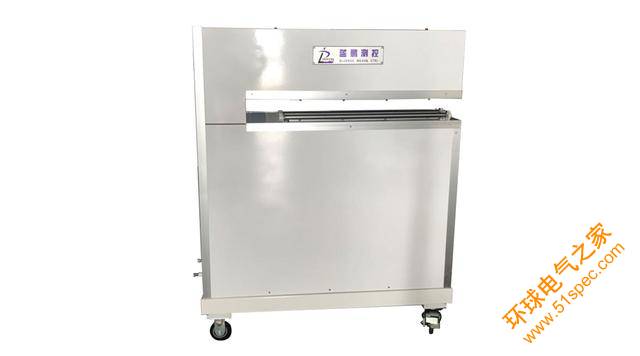

測厚儀是止水帶測厚儀的主體部件，具有激光測頭，主要是安裝于生產線上對止水帶的厚度尺寸進行檢測，激光測厚儀內部有三組激光測頭，三個激光測頭通過測頭支架分別安裝在直線導軌的三個滑塊上，測頭支架與三套滾珠絲杠副的絲母相連。當伺服電機驅動滾珠絲杠轉動時，可實現三個測頭的間距調整和掃描動作。測厚儀是即可定點測量又可掃描測量。

2.2、主控機柜

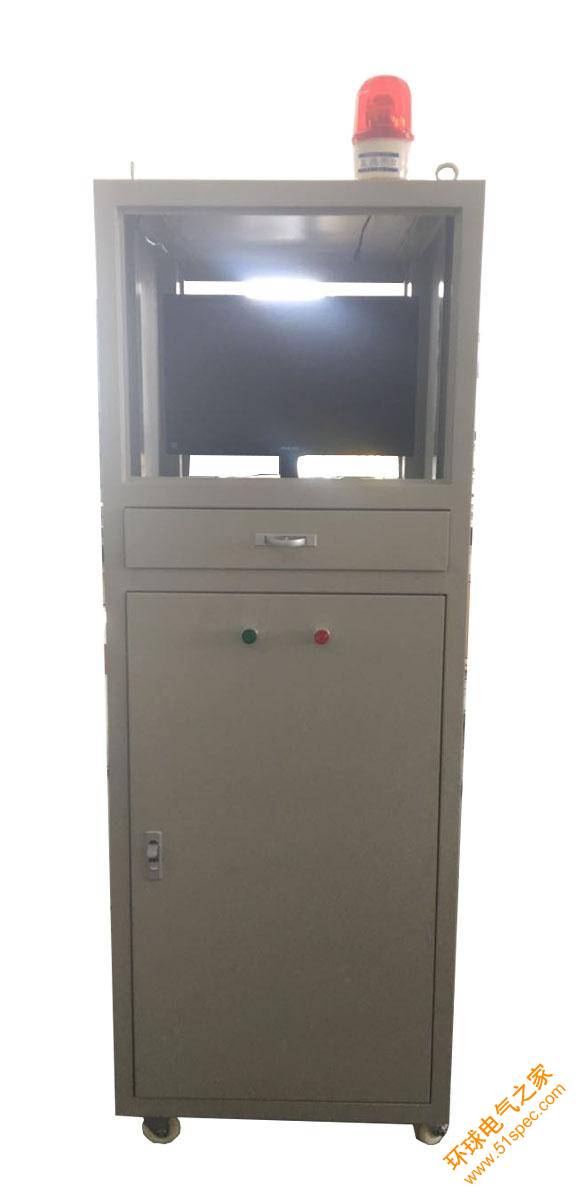

主控機柜用于數據的處理及分析，同時其顯示屏可詳細顯示止水帶所需各項信息，主控機柜內部設置電路系統和通訊系統以及工控機等，止水帶測厚儀的測頭掃描動作由測量軟件或控制按鈕控制。主控機柜性能穩定，使用效果良好。

2.3、大液晶顯示屏

大液晶顯示屏主要用于測量數據的異地讀取，可顯示測量數據的基本信息，三個激光測頭分別測量的數據，并能顯示運行狀態，當測量數據超差時，所超差數據將會變為紅色。

3、止水帶測厚儀

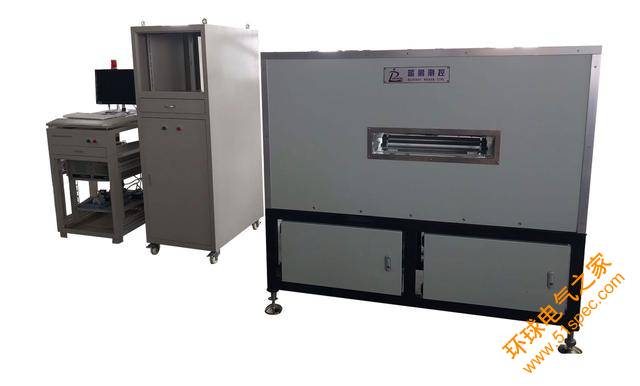

止水帶測厚儀為高精度的測量裝置，可以橋型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等止水帶進行厚度尺寸的在線檢測，具備數據分析存儲功能，便于工作人員了解整體軋制狀態，止水帶測厚儀為高精度的在線檢測設備，具備自動化的測量系統，有效的提高了檢測效率及產品質量。

結語

經過一段時期的運行表明，開發出的激光測厚終端具有精度高、操作靈活、成本低、數據詳實等特點。為實現全廠的自動化管理打下了堅實的基礎。
