一般來說，直流電源具有CV／CC兩種工作模式，分別對應內部兩個環路（CV控制環和CC控制環）。當今市場上的大多數電源供應器均采用電壓優先模式設計，不能提供電流環控制優先模式；但隨著電子測試需求的變革，這種方式的局限性也體現出來，CV控制環優先的情況下，雖然一定程度上可以加快電壓的上升速度，但不能夠適用于對電流過沖測試要求嚴苛的場合。IT6100B高速度高精度可編程直流電源系列突破創新，提出業界最新的CC／CV優先權概念，可幫助用戶解決長期測試應用中的各種嚴苛問題，使需求電源高速或者無過沖等應用變得更加靈活，更節約了測試設備購置成本。

高速度高精度可編程直流電源系列新推出的CC／CV優先權概念，用戶可通過電源菜單界面實現CC控制環，CV控制環優先級別設定，滿足多元化多領域的應用，無需額外采購，極大的節約了成本。

在以電流優先模式工作時，通過加快CC環路的響應速度，當電流爬升至恒流設定值時，CC環路優先于CV環路起作用，快速響應并有效的控制電流停止爬升，避免電流的過沖，以便得到干凈、良好的性能，同時擁有快速電流上升時間和最小過沖。

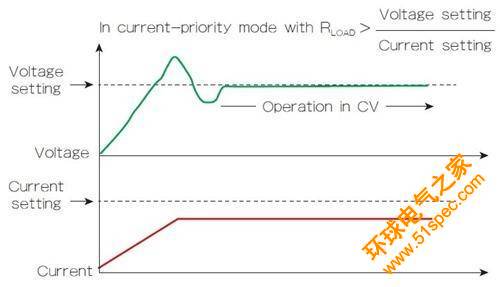

啟動時的電流優先模式特性

案例分析：激光器測試

傳統的電源因CC環路速度較慢，優先權較低，所以當電流達到設定電流時，不能很快檢測到并抑制電流的過沖。下圖為傳統的電源測試激光器時，示波器捕捉到的電流與電壓的波形，可見明顯過沖。

啟動時電壓優先級特性

而IT6100B系列可通過menu菜單將CC控制環設置為High優先級別，使電源快速進入恒流狀態，從而抑制啟動瞬間的電流過沖，保護激光器。下圖為IT6100B系列電源開啟CC／CV優先權（CC設置為高優先權）時，示波器捕捉到的電流波形，可見無過沖。

5A啟動時電流優先級特性

2.5A啟動時電流優先級特性

250mA啟動時電流優先級特性

從以上測試結果可以看出，電壓優先模式下，保證電壓的輸出波形質量，電流有可能會過沖；而在電流優先模式下，不管啟動電流是毫安還是安培級，IT6100B都能很好地管理過沖，保證電流的輸出波形質量。

艾德克斯IT6100B系列（86～1200W）為高速高精度的可編程直流電源，具有超高電壓上升沿，滿載上升最快可達500us，分辨率最高可達0．1mV ／ 0．01mA，最新設計的輸出波形優先模式可讓電壓或電流的上升波形高速且無過沖，在航天航空電源模塊等高精度測試領域將為工程師帶來升級體驗。內置標準USB／RS232／GPIB通訊接口，面板支持List編程，給使用帶來極大的方便，可以根據客戶設計和測試的需要，提供多用途的解決方案。
