關于交流電機的矢量控制技術，有很多論文與各種文章介紹。但多用難解的公式與坐標來記述，如果沒有扎實的數學和控制等理論基礎的話，相信大家有同感比較難理解。小編盡量用簡單易懂的圖解與計算來聊聊電機的構造，靜止坐標與旋轉坐標的變化，矢量控制，伺服控制等電機驅動技術。

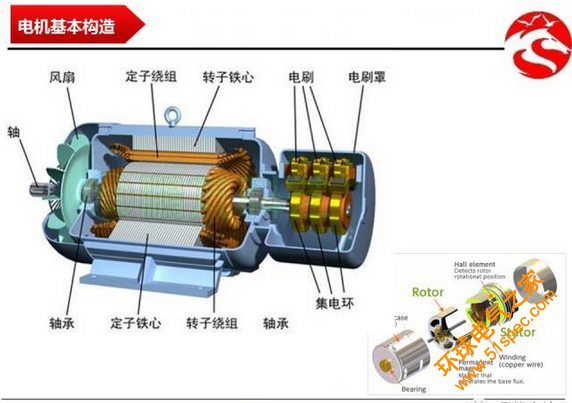

在聊控制之前，為了更好理解控制，我們先來看看電機的構造。實時應用的電機構造很復雜，但可以簡單的理解成：電機由裝在里面的轉子與裝在外面的定子構成(也有相反的電機)，轉子里面一般放入永久磁石，定子里面一般纏繞銅線。然后在中間插入中軸來帶動驅動物體。

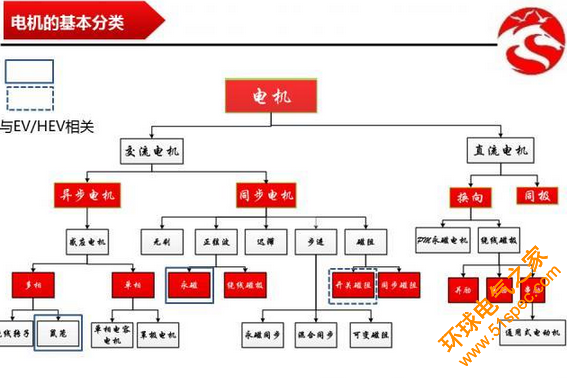

電機技術經過百年的發展，形成了如上的各種分類。電機上使用的磁石屬于稀有金屬，產量主要分布在中國，近年由于稀土材料的價格高騰，工業界正在積極研究如何減少稀土的使用量，保持性能的同時降低產品成本，是企業也更是工程師永遠的課題。如今實際應用中，同步電機得到廣泛的采用。

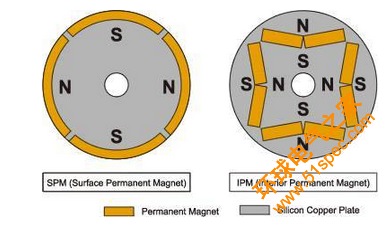

同步電機又以磁石所裝入的部位，主要分類為SPM(表面磁石)和IPM(內部磁石)：

SPM電機由于控制簡單，早起被工業界所采用，但是這種電機由于磁石裝在轉子的表面，所以可以利用的動力主要來源于自身的表面磁石。

IPM電機由于可以利用磁石與磁石周圍勵磁的動力，產生高密度的能量，而且可以通過構造的工夫減少稀土的使用量，所以今年得到更廣泛的應用。
