一、項目概述
1.1引言
門禁系統是新型現代化公共安全管理系統，它集微機自動識別技術和現代安全管理措施為一體，涉及電子、機械、光學、計算機技術、通信技術和生物技術等諸多新技術，是重要部門出入口實現安全防范管理的有效保障。
1.2項目背景/選題動機
目前的智能門禁系統大多數是基于有線通信的方式來實現的。眾所周知，有線通信具有安全、穩定性好、易于實現等優點；但同時有線通信方式具有初裝費用高、施工時間長、無法移動、變更余地小、維護費用高、覆蓋面積小、擴展困難等缺陷。隨著通信技術的發展，無線通信網絡進入了一個新的天地。功能強、容易安裝、組網靈活、即插即用的網絡連接、可移動性強等優點，使得無線網絡提供了不受限制的應用。因此無線射頻門禁系統不但能提高安全性和可靠性，而且相對傳統的契合性機械裝置，無線射頻門禁系統磨損消耗少，使用時間長，能有效減少門禁設備的更換，同時Atmel公司的AT32UC3A($6.4225)單片機具有較低的工作電壓和多種工作模式，極大的降低了工作能耗，這些對于當今環保節能的大潮流下，無疑具有重要意義。
二、需求分析
2.1功能要求
1)被授權用戶(住戶)
對被授權用戶，是系統設定允許主動通過門禁的對象，他們可以通過刷卡或者從外接鍵盤輸入密碼的方式開門。
2)非授權用戶(來訪客人)
對非授權用戶，是系統設定阻止主動通過門禁的對象，他們可以通過無線語音呼叫，取得與室內住戶的聯系，經身份確認后，由住戶打開門禁。
3)非法入侵(小偷等)
對于企圖以破壞門禁系統等非法手段打開門禁系統的情況，系統能夠自動向小區保安中心緊急報警。
2.2性能要求
1)安全性
該系統能夠阻止一切非授權對象的主動進入，保障財產生命安全。
2)可靠性
該系統能夠穩定的工作，能較好的抵抗外界干擾，保證動作的準確性。
3)實時性
該系統能夠實時響應用戶對象。
4)靈活性
該系統能夠比較容易的擴展，方便添加新用戶。
5)保密性
該系統具有較強的防破譯能力，強力保護用戶密碼。
三、方案設計
3.1系統功能實現原理

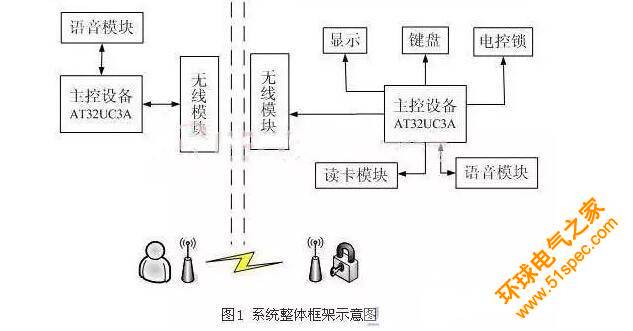

該無線門禁系統硬件主要包括主控設備、電控鎖、電源、語音壓縮/控制平臺、無線傳輸平臺，其他周邊設備幾個部分構成，系統整體架構如圖1所示。
當被授權用戶刷卡開門的時候，讀卡器通過發射天線發送一定頻率的射頻信號，當射頻卡進入發射天線工作區域時產生感應電流，射頻卡獲得能量被激活，射頻卡將自身編碼等信息通過卡內置發送天線發送出去，系統接收天線接收到從射頻卡發送來的調制信號，經天線調節器傳送到讀卡器，讀卡器對接收的信號進行解調和解碼然后送到主控設備進行相關處理；主控系統根據邏輯運算判斷該卡的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作，若被授權用戶忘記帶卡，還可以通過系統的外接鍵盤輸入密碼來開門。
