項目簡介：
由于全球環保節能的意識抬頭，帶動LED 產業崛起，LED正廣泛應用在人類各個領域中，舉凡城市街道廣告播放與照明、交通號志燈及消費性電子產品與移動交通載具等都可以看到各種LED的應用;因為這些應用快速普遍導致供不應求，所以需要生產速度快速且維持一定生產質量的自動化LED生產設備。由于LED生產工藝相當繁瑣，如何在達到性能、成本與可靠度的均衡狀態中開發出最能夠滿足生產廠家的LED設備，成了最關鍵的議題。其中LED固晶生產環結是LED生產流程中最需要仰賴機器視覺與多軸運動控制之間的絕佳合作結果，并集成高運算微秒精確的制作生產條件。
系統需求：
早在幾年前LED產業尚在初步發展時，一般LED設備制造商采用計算機架構的圖像比對檢測系統，并搭配一組具備運動控制與數字監控信號PLC系統作為集成開發主要架構。然而，這兩部分系統面對的挑戰是當客戶要求提高產能時，其同步化通訊的實時性就面臨嚴峻挑戰，主要是LED支柱在移動過程中產生歪斜導致系統定位不精確并降低生產良率。為此，他們持續尋找更具備性價比的新系統方案：
? 采用高性能雙核心的嵌入式工業計算機，整合強大的圖像采集卡片、相機與高達12軸的運動控制卡片
? 運用運動芯片的高精度高速規格來大幅提升黏晶速度
? 結合PC架構的圖像采集卡來確保更高速、更精準的機械視覺圖像采集
? 支持DVI-I雙顯示接口的嵌入式自動化控制器，達成可提供控制軟件與影像檢測軟件顯示
? 提供2個IEEE 1394b的FireWire高速影像輸入接口的嵌入式自動化控制器，可銜接高速IEEE 1394b接口的圖像采集相機
? 具備RAID 0,1儲存數組設計可以將數據數據冗余備份儲存的嵌入式自動化控制器
? 具備2信道Gigabit 以太網絡聚合(Teaming)功能提供制造生產執行系統(MES)回饋的嵌入式自動化控制器
系統概述：
研華針對LED行業分別推出中階應用與經濟型應用兩組產品解決方案方案，其中中階系統是搭配多軸伺服與步進馬達集成應用，使其達到高速生產與高精度制造出高質量LED，并藉由研華嵌入式計算機UNO-3084具備諸多的接口特點藉此收集數據回饋與數據儲存;至于經濟型則專門針對多軸步進馬達集成應用，讓生產商提升競爭力來大量生產標準LED。
這兩套系統均搭載數字輸入/輸出及3通道計數器-PCI-1751卡片來負責數字化數據、狀態監控及動作計數器回饋。其中中階系統嵌入3片4軸高速穩定的PCI-1240U步進與伺服馬達控制卡，提供2/3軸線性、2軸環形及連續補間功能，來處理繁復且精準的運動控制。針對經濟型系統則嵌入2片經濟型4軸步進與伺服馬達控制卡 - PCI-1245E，其具備2軸點對點與線性補間功能，并嵌入4軸步進馬達控制卡PCI-1243U來處理機構的基本載送進出控制等控制應用。

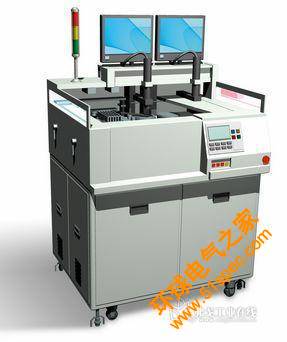

每套系統均搭配研華的雙核心UNO-3084控制器作為IPC平臺，均配備兩組IEEE 1394b連接埠，藉此控制高速1394b CCD影像作圖像采集與質量分析，執行機器視覺檢測的同步信號數字化;此外，其內部具備PCIe或PCI卡擴充設計，可以充分集成圖像采集、運動控制、模擬與數字數據擷取控制等卡片。本項目還包括兩臺15吋TFT LCD觸控屏幕，供各系統的工藝制作顯示與參數操作用途來顯示LED 晶粒黏著機的運作狀態。
專案導入：
中階運動控制解決方案
UNO-3084 IntelCore? 2 Duo嵌入式自動化控制器，可搭載最多一組PCI Express與三組PCI支持擴充槽
PCI-1751 48信道 TTL數字輸入/輸出及3通道計數器PCI卡
PCI-1240U 4軸步進與伺服馬達控制泛用型PCI卡
它牌視覺檢測攝影機1信道IEEE 1394b接口圖像采集相機
經濟型運動控制解決方案
UNO-3084 IntelCore? 2 Duo嵌入式自動化控制器，可搭載最多一組PCI Express與三組PCI支持擴充槽
PCI-1751 48信道 TTL數字輸入/輸出及3通道計數器PCI卡
PCI-1243U 4軸步進馬達控制泛用型PCI卡
PCI-1245E 4軸經濟型步進/脈沖型伺服馬達控制PCI卡
它牌視覺檢測攝影機1信道USB接口圖像采集相機
結論：
研華能提供全方位解決方案，使用者可自行選擇組合符合經濟型或中階應用的產品，在性能與成本之間獲致最適的均衡狀態，并且滿足多種不同型態的微電子組件組裝需求。此外，研華也標榜客制化的能力，為客戶提供量身訂作的全方位解決方案。研華與合作伙伴針對LED 固晶系統整合商提供套裝解決方案，包含IPC、圖像采集卡、伺服馬達、觸控屏幕、圖像采集相機與相關圖像運算軟件，讓客戶安心生產高質量的LED顆粒。
