    由于機器視覺LED光源的顏色與波長多樣，在進行視覺檢測時，要根據目標與背景來確定所選光源的顏色。在使用彩色工業照相機時，通常選擇白色；使用單色照相機時，就需要根據不同的檢測工件具體選用合適的機器視覺光源產品。下面介紹依據光源的顏色和波長如何正確合理的選擇檢測光源。

    一、使用互補色進行檢測

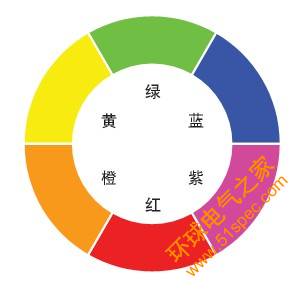

    所謂互補色是色環中正好相對的顏色，如下圖所示。使用互補色光線照射物體時，物體呈現的顏色將接近黑色，使得工件與背景之間差異明顯，可獲得精確的檢測結果。

    色輪

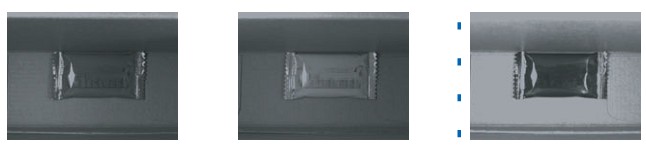

    例：檢測紙板箱中紅色糖果包裝紙中否存在糖果，下圖為選用不同顏色的LED視覺光源得到的圖像對比度的比較。


    使用白色LED              使用紅色LED              使用藍色LED

    從圖中可以看出，使用白色LED視覺光源時整個圖像的亮度均勻一致，工件與背景之間幾乎沒有差異；使用紅色LED光源時紅色的工件顯得更明亮，但差異仍然不夠；使用藍色LED光源時紅色目標呈黑色，效果最優，可以得到穩定的檢測結果。

    二、使用波長進行檢測

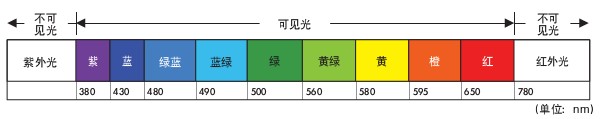

    不同波長的光線呈現不同的顏色。波長決定特定顏色的特征，如容易透射(紅光 - 波長較長)、容易散射(藍光 - 波長較短)。

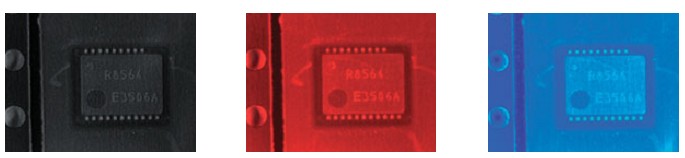

    下面的圖像比較透過透明薄膜獲取輸送帶中芯片上的印刷圖案。從圖中可以看出使用紅色照明獲得的對比度高于使用藍色照明，因為前者透過性更好(散射率更低)。在紅色照明下印刷圖案與芯片間的差異透過薄膜清晰呈現。

    彩色相機圖像白色照明             彩色照機圖像紅色照明        彩色相機圖像藍色照明

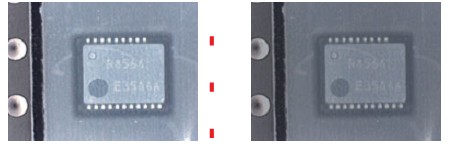

    灰色照相機圖像紅色照明                      灰色照相機圖像藍色照明
