摘要：介紹了EV2000變頻器及其直流母線在滌綸短絲牽引喂入機中的應用，克服了原系統的缺點，完善了系統功能。

關鍵詞：EV2000變頻器 直流母線 直流制動

1．滌綸短絲牽引喂入聯合機的工作原理及原設計的缺陷

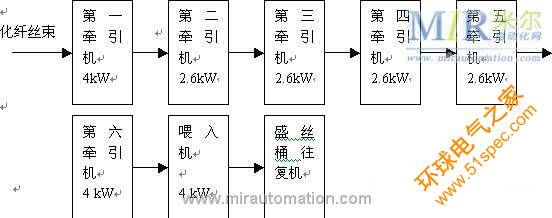

滌綸短絲牽引喂入聯合機示意圖如圖1所示，它是一種完成滌綸化學纖維預牽伸后再喂入盛絲桶的多單元傳動化纖聯合機械，傳動電機全部采用永磁式同步電機,提高了控制精度,各單元機之間的運行速度保持一定的比率關系，從而完成化學纖維的預牽伸成型。喂入機電機處于電動狀態，而牽引機電機則可能處于逆變狀態，即控制牽引機傳動電機使其完成四象限運行。

原設計是控制六臺牽引電機由一臺變頻器控制，喂入機由一臺變頻器控制，工藝參數調整困難，難以完成四象限運行。

2．系統組成

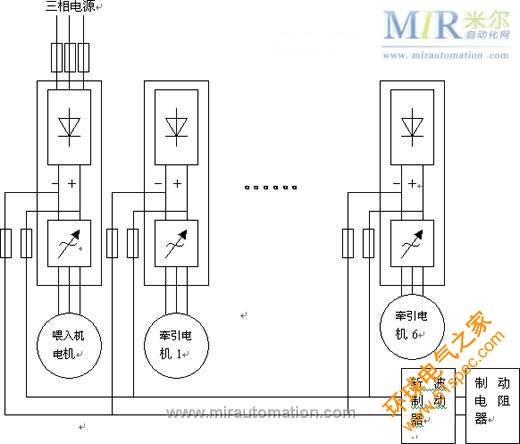

控制系統組成如圖2所示，系統由一臺艾默生功率為45kW、六臺功率為5.5kW的EV2000變頻器及一臺斬波制動器、制動電阻器、一些快速熔斷器組成。45kW變頻器的直流輸出提供給5.5kW的EV2000變頻器作為電源，由于直流母線的作用，可使能量在傳動直流母線間流通，實現能量的回饋互補。

3．3聯合機速度控制
聯合機速度控制以喂入機的速度為基準，通過設定相鄰單元機之間的倍率關系，由PLC通過運算后由Profibus總線將速度信號送給相應單元機變頻器；運行速度、倍率參數的設定、顯示等均在西門子TP170A觸摸屏上實現，大大方便了操作人員修改參數和監示運行情況。

3.4 變頻器主要參數設置
功能碼 參數設定 備注
F0.00 0:數字給定1 頻率命令選擇
F0.03 1: 端子控制 運行命令選擇
F0.05 65Hz 最高輸出頻率
F0.06 65Hz 基本運行頻率
F0.07 380V 最大輸出電壓
F0.08 0:G型 恒轉矩負載
F0.09 5% 手動轉矩提升
F0.10 25S 加速時間
F0.11 25S 減速時間
F0.21 20% 手動轉矩提升截止點

4.直流母線的優點

當一臺單元機處于電動，而另一臺處于逆變狀態時，由于直流母線的作用，可使能量在傳動直流母線間流通，實現能量的回饋互補，優化了系統的動態特性；由于使用公用直流母線可采用單一制動器對多個傳動進行制動，比單個傳動單獨使用制動單元更經濟且維修方便。公用直流母線的中間直流電壓恒定，電容儲存并聯容量大，可以提高系統功率因數，降低電網諧波電流，提高系統用電效率。
