連接和互聯是自動化和控制技術的核心趨勢，對獨立解決方案的需求在不斷減少。
在機器安全方面也可以看到同樣的趨勢。根據傳統概念，機器安全實際上形成了一個獨立的解決方案，控制技術與操作信號分離，由安全繼電器模塊或自有安全型控制器進行監控。
“安全分離”這一基本原則現在以新的形式存在，并在安全開關設備可以相互連接的情況下提供了好處。同時發展的是“安全集成”概念，即將機器安全集成到機器控制器中。
多達八個安全開關設備的通用集成
為了使這些基本概念在實踐中更加高效和簡單，施邁賽集團開發了“安全接線盒”——SFB-PN。
這個現場接線盒，用于在車間現場安裝，為機器制造商和操作人員提供安裝各種安全開關設備類型和技術的通用解決方案。
SFB-PN被集成到PROFINET/PROFIsafe 系統中，適用于直接“即插即用”，安裝多達八個不同類型的安全開關設備——電子和機電安全開關、傳感器、控制面板、光幕和“傳統”安全開關。使用該接線盒，不同類型(電子和機電)的電磁安全鎖只需要一個設備連接。
安全鏈中的多個設備，可以連接到一個聯合的 PROFINET/PROFIsafe節點，這比為每個單獨的設備配備一個 PROFINET 接口的成本效益要高得多。8芯的M12連接器用作通用設備接口。每個設備插槽上的附加數字輸入，可以評估所有連接的安全開關設備的診斷信號。
所有信號通過一個接口
在實際中，這意味著SFB-PN可用作連接所有安全開關設備的接口，例如在工廠部分、工作場所或危險區域。此外，可以收集和傳輸安全操作信號，例如診斷所需的信號。用戶可以使用這些信息來檢測異常情況，例如被移動的安全防護裝置，并在認為需要維修時立即進行干預。這有助于提高系統的可用性。此外，這些數據還可用作優化機器操作(模式)的基礎，從而降低長期停機的風險。
互連多達十個安全接線盒
安全接線盒對用戶的好處是顯而易見的 - 安全開關設備的接線大大簡化，因此更具成本效益。此外，不需要復雜的附加裝置來控制連鎖裝置，或讀取診斷信息。

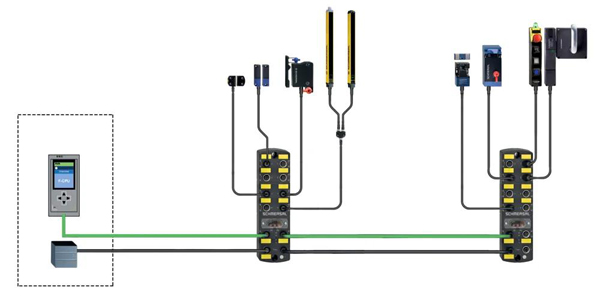

該解決方案還特別適用于大型機器和系統，這意味著用于為SFB-PN供電的M12電源連接器，會根據開關設備類型和電流消耗，最多可以將10個安全接線盒與80個設備串聯連接。
高生產率機器的安全解決方案
Schmersal的SFB安全接線盒，是對一個明確的市場趨勢的回應，或者更準確地說，是對兩個核心趨勢的回應。
● 越來越多不同類型的安全開關設備被應用在了現代機器上。這是由于，相互連接的機器通常具有很高的生產率水平，并且流程不被中斷。因此，確保每個過程步驟的安全是很重要的。
● 第二個趨勢我們已經提到，一方面需要更直接的安裝，另一方面需要更多安全的操作信號，因此互聯變得相當重要。這種趨勢在未來可能會加劇，部分原因是OPC UA通信標準的日益普遍。該數據協議實現了產品相關數據的跨機器、跨制造商的透明度。
由于機器僅配備了少量安全開關設備，機器制造商難以決定是否使用安全現場盒。在這種情況下，也沒有必要放棄集成。相反，可以利用更直接的安裝和更高的數據透明度，這是同樣由Schmersal開發的“IO Parallel”系統所提供的。通過該系統，用戶可以使用一個通用的、經濟的標準終端解決方案，并使用它來并聯安全開關設備。
還有另一個選項，即使用安全安裝系統，該系統專為電子安全開關設備的應用而開發。用戶可以在無源分配模型 (PDM) 和無源現場盒 (PFB) 之間進行選擇。兩者都允許每個模塊最多混合串聯四個不同的電子安全開關設備。由于多個模塊可以連接在一起，形成更大的系統，因此該解決方案非常適合更復雜的機器和系統。
第三種選擇——安全總線
第三種選擇是使用SD接口，通過該接口連接的電子安全開關設備，可以傳輸與安全相關的數據。另外，AS-Interface Safety at Work (AS-i SaW) 總線系統能夠通過簡單、快速的安裝，為不同機器尺寸配置可擴展的安全解決方案。
概覽表明，這是用戶的選擇。在實踐中，許多機器制造商選擇了安全接線盒，這些機器制造商中還包括曾經使用過更簡單的集成選項(例如IO Parallel和安全安裝系統)，并熟悉其優勢的制造商。然而，他們現在決定采用安全接線盒，它為安全開關設備的安全操作信號提供了更高水平的集成。
用于數據集成的SFB是對當前機器安全的幾個趨勢的響應：
● 出于對生產力和安全的考慮，機器配備了更多的安全開關設備和不同類型的設備。
● 來自安全開關設備的數據和信號，越來越多地被更高級別的系統評估。
● 這同樣適用于安全相關和操作信號(關鍵字診斷/狀態監測/預測性維護)。
● 人們越來越希望安全系統更易于安裝，并且可以最佳地適應不斷變化的要求。
