發布日期：2022-07-05 點擊率：59
種類
蝶形
驅動類型
氣動, 液壓
功能
制動
介質
熱水, 用于油, 用于氣體, 用于蒸汽, 用于 LNG
閥體
雙法蘭, 吊耳, 三重偏心, 大型
應用
化工, 供暖, 石油工業, 罐用, 用于天然氣工業
其他特性
ANSI, 雙向, 高性能, 消防安全
溫度
815 °C (1,499 °F)
壓力
最少: 10 bar (145 psi)
最多: 160 bar (2,320.6 psi)
通徑
最少: 2 in
最多: 88 in

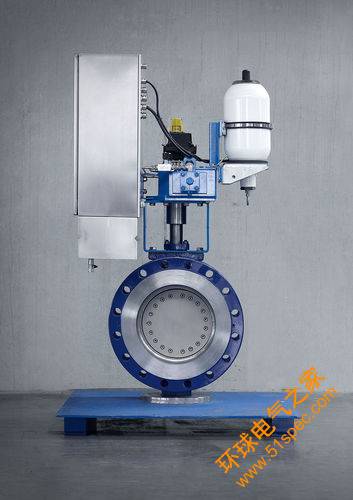

絕對密封* 始終 通過該產品的許多特殊技術特征，如錐形密封元件（由一個薄片密封和不銹鋼密封座組成），使 TRI-CON 系列成為多種不同用途的一個通用產品。 這些閥被用在從低溫以及可達 815℃ 高溫范圍的廢氣、液體、熱水或蒸汽。其它重要應用領域是化工和石化──尤其是危險區域的應用。 大型真 的很大。 ZWICK 熱愛大挑戰。 而且大也意味著大。可制造閥門的最大直徑約為 180 厘米。 tri-con-Zwick tricon-awendungsbeispiel 高性能作為標準， 即使明天也如此。 TRI-CON 系列的標準程序包括： 公稱通徑從 DN50～2200 以及壓力等級從PN10～160（在英制公稱通徑 ANSI Class 150～900）。 TRI-CON 系列提供常見殼體形狀的全套產品。因此，可提供所有常用材料的短長雙法蘭閥，法蘭閥及焊接閥。 最佳操作特性 自定心盤 該設計特點保證薄片和盤的最佳定位。以此防止金屬熱膨脹問題，否則金屬熱膨脹將導致閥座上的薄片被夾緊和磨損。 通過兩個按鍵傳遞轉矩 均勻傳遞轉矩且沒有銷的剪切危險。 穩定盤 橢圓形盤結構為薄片提供最佳支撐，這些薄片經過特殊加工工藝能夠在密封方面達到非常安全和穩定。 支撐軸套 由于軸套的最佳定位軸很穩定，軸的彎曲最小化，這樣可以在最大工作壓力時保證雙向密封性 常規特性 三偏心設計 金屬密封 壓力等級 PN10，16，25，40，63，100，160 ANSI 150/300/600/900 泄漏率 A 符合 DIN EN 12266-1 溫度范圍可達+815℃ 公稱通徑范圍 DN 50～2200 無摩擦和無堵塞的開關 真空密封 不銹鋼薄片密封件和閥座 防吹出軸/ API 609 可選 鑄鋼，不銹鋼，特殊鋼 耐火試驗符合 BS 6755 和兩個流動方向符合 API 607 第4版 根據客戶特殊要求進行優化 TA Luft I & II Double Block & Bleed Design（雙重阻塞和排氣） SIL 3 EPA 21
