第一集
丹佛斯變頻器輸出端濾波器介紹
問：在使用變頻器的情況下，一般建議多長距離的情況下，一定要配輸出側的濾波器了？
一般情況下，100米及以下長度的屏蔽電纜可以把采取附加措施而直接使用。對于較長的電纜，可能要采取一些特殊的措施，如輸出濾波器。當使用濾波器時，從變頻器輸出至濾波器之間的電纜應符合要求。如果使用的濾波器EMC性能較好，則從濾波器至電動機之間的電纜不需屏蔽或對稱，但可能要求電動機另外接地。
問：690V的變頻器為什么輸出一定要加DUDT濾波器？
沒有要求690V變頻器一定要加DU/DT濾波器的要求。根據變頻器到電動機的電纜長度以及現場應用情況來決定。
問：正弦波濾波器會導致輸出電壓衰減嗎？
在變頻器輸出端增加正弦波濾波器會導致輸出電壓有一定量的衰減，一般在正弦波濾波器手冊上都會注明的。
第二集
丹佛斯變頻器的電磁兼容性介紹
問：為何變頻器會產生較大的電磁干擾?
電磁干擾包括傳導干擾和輻射干擾，當用相同導體相互連接兩個或多個電路時，就會出現電導耦合，兩個電路之間存在電壓差時會產生電容耦合，感應耦合發生兩載流導體之間。
以上三種因素產生了傳導干擾；受干擾設備位于干擾源產生的電磁場的遠場區域時就會產生輻射耦合。
問：丹佛斯有應用于6000V電機變頻器嗎？
有
問：要保證良好的EMC特性，變頻器的輸出電纜要選用屏蔽或鎧裝電纜，如果之前選擇的是普通電纜，有何補救措施？
可以讓電纜穿金屬管，并良好接地。
問：屏蔽是處理EMC問題的走線措施之一，請問屏蔽層接地有哪些注意事項？
要實現良好外殼接地，如采用線夾接地，不能采用豬尾巴式接地。
問：內置的EMC濾波器和外置的EMC濾波器對滿足EMC特性有差異嗎？
無差異，建議選內置的EMC濾波器。
問：我們用變頻電纜電機電纜距離是多少？
不同品牌及系列的變頻器對電纜長度的要求不一樣，要滿足不同EMC標準時電纜長度也不一樣。如：滿足IEC61800-C3時丹佛斯FC102系列變頻器的變頻電纜長度是150米，滿足IEC61800-C1時丹佛斯FC102系列變頻器的變頻電纜長度是50米。
問：為了要滿足EMC特性，變頻器輸出的電纜長度有要求嗎？為什么變頻器輸出端采用了屏蔽或鎧裝電纜后其允許的長度比普通電纜要短？
不同品牌及系列的變頻器對電纜長度都有要求。采用了屏蔽或鎧裝電纜后，增加了相間電容，對輻射干擾起了放大作用，因此電纜長度要短。
問：使用屏蔽電纜降低輸出距離的比例多少？如果使用回流線，有沒有特殊要求?
使用屏蔽電纜長度是非屏蔽電纜長度的一半。
問：夏天雷擊引起輸入電壓波動而導致變頻器報警A7，這屬于哪一種有什么有效措施？
A7是直流母線過電壓報警，可以對變頻器設置借能允許功能。
問：不同場合所要求的EMC標準是不一樣的，比如：機場、辦公樓、酒店、廠房等，有類似標準嗎？或者有無建議在哪些場合變頻器要達到哪個EMC標準等級？
設備運營商遵守EN55011標準要求，變頻器制造商遵守EN61800-3標準要求。
機場、電視臺、5A寫字樓等敏感設備較多的場合要求滿足EN55011-1B級或IEC61800-3-C1級，廠房類一般EN55011-A2級或IEC61800-3-C3級。
問：屏蔽電纜主要解決輻射干擾對嗎？
是的
依依惜別意，濃濃直播情
在大家的熱情支持下
這一季的“丹家大師課”已結束
大家是不是還有些意猶未盡？
別擔心
之后我們還會有更多的系列直播
敬請期待！

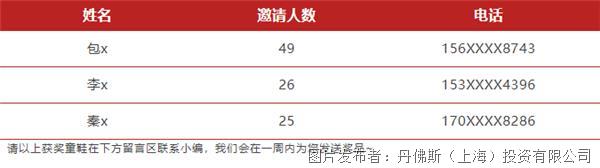

上期傳播大使獲獎名單
